W.ELEGANCE RGBW Z1 (DMX) UK (W.ELEGANCE RGBW Z1 (DMX) UK)
DESCRIZIONE:
Il touch panel W.Elegance RGBW Z1 (DMX) è un controller professionale a 1 zona (1 area) per scatole ad incasso 502, con uscite DMX512 e massimizza le prestazioni del sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. Numerose sequenze pre-programmate, con cicli selezionabili da 2 a 512 secondi. Possibilità di salvare 4 scene cromatiche. Il controller è dotato di entrambe le funzioni di regolazione dimmer, della temperatura del bianco e del colore RGBW. Comoda funzione della selezione del bianco dinamico attraverso 'ruota color touch' suddiviso in 512 livelli e regolazione accurata del bianco dinamico attraverso i pulsanti W+R, W+G, W+B oppure sommando le componenti cromatiche W+R+G, W+G+B, W+B+R ottenendo fino a 50 milioni di gradazioni differenti della temperatura del bianco. Le totali combinazioni cromatiche colorate più il bianco dinamico sono oltre i 4 miliardi grazie all'elevata precisione nella dimmerazione regolabile in 256 livelli a canale (R, G, B, W) controllabili indipendentemente. Perfetta la dimmerazione della luminosità dal 0,1 al 100% della potenza, sia generale nella cromaticità impostata, sia indipendente nei 4 canali (R, G, B, W) ottenendo il massimo controllo della luminosità e delle cromaticità dal sistema di illuminazione. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Accensione e spegnimento soft per un maggiore confort visivo.
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi, wall washer e proiettori RGB/RGBW ed altre automazioni con il comando DMX512. Il sistema viene controllato dal W.Elegance RGBW Z1 (DMX) e gestita da ricevitori DMX. Multi-compatibilità con possibilità di essere abbinato a ricevitori DMX con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. Grazie al comando via cavo DMX si ha una maggiore stabilità e portata del segnale rispetto sistemi wireless. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: W.Elegance RGBW Z1 (DMX)
Tipologia: touch panel master DMX512 professionale RGB/RGBW a 1 zona + 4 scene
Dimensioni: 86mm x 86mm x H 29,2mm (standard 502)
Tecnologia: DMX 512 cablato, RGBW 4CH + funzione bianco dinamico
Zone comando: 1 zona
Scene cromatiche: 4 memorizzabili
Alimentazione: 12-24VDC
Potenza assorbita: <0,5 watt
Uscite: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Tipologia segnale: via cavo
Portata segnale: 100 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo bianco
Funzione bianco dinamico: si, da ruota color (512 livelli) e da pulsanti R-G-B-W (50 milioni di livelli).
Regolazione veloce colori: ruota color touch
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
Note: Utilizzare un ricevitore dedicato DMX (es: codice CNTR-RGBW-DMX) per ogni zona da controllare. Possibilità di abbinamenti multipli. Azionamento in sincro.
DIMENSIONI:
FUNZIONI:
MONTAGGIO:
COLLEGAMENTI LATO POSTERIORE:
ASSOCIAZIONE TRA TOUCH PANEL E RICEVITORE DMX512:
CANCELLAZIONE / RESET ASSOCIAZIONE:
Reimpostare l'indirizzo di associazione nel ricevitore RGBW DMX.
ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE RGBW SERIE (DMX); COMANDO CABLATO VERSO I RICEVITORI DMX:
Il touch panel W.Elegance RGBW Z1 (DMX) è un controller professionale a 1 zona (1 area) per scatole ad incasso 502, con uscite DMX512 e massimizza le prestazioni del sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. Numerose sequenze pre-programmate, con cicli selezionabili da 2 a 512 secondi. Possibilità di salvare 4 scene cromatiche. Il controller è dotato di entrambe le funzioni di regolazione dimmer, della temperatura del bianco e del colore RGBW. Comoda funzione della selezione del bianco dinamico attraverso 'ruota color touch' suddiviso in 512 livelli e regolazione accurata del bianco dinamico attraverso i pulsanti W+R, W+G, W+B oppure sommando le componenti cromatiche W+R+G, W+G+B, W+B+R ottenendo fino a 50 milioni di gradazioni differenti della temperatura del bianco. Le totali combinazioni cromatiche colorate più il bianco dinamico sono oltre i 4 miliardi grazie all'elevata precisione nella dimmerazione regolabile in 256 livelli a canale (R, G, B, W) controllabili indipendentemente. Perfetta la dimmerazione della luminosità dal 0,1 al 100% della potenza, sia generale nella cromaticità impostata, sia indipendente nei 4 canali (R, G, B, W) ottenendo il massimo controllo della luminosità e delle cromaticità dal sistema di illuminazione. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Accensione e spegnimento soft per un maggiore confort visivo.
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi, wall washer e proiettori RGB/RGBW ed altre automazioni con il comando DMX512. Il sistema viene controllato dal W.Elegance RGBW Z1 (DMX) e gestita da ricevitori DMX. Multi-compatibilità con possibilità di essere abbinato a ricevitori DMX con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. Grazie al comando via cavo DMX si ha una maggiore stabilità e portata del segnale rispetto sistemi wireless. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: W.Elegance RGBW Z1 (DMX)
Tipologia: touch panel master DMX512 professionale RGB/RGBW a 1 zona + 4 scene
Dimensioni: 86mm x 86mm x H 29,2mm (standard 502)
Tecnologia: DMX 512 cablato, RGBW 4CH + funzione bianco dinamico
Zone comando: 1 zona
Scene cromatiche: 4 memorizzabili
Alimentazione: 12-24VDC
Potenza assorbita: <0,5 watt
Uscite: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Tipologia segnale: via cavo
Portata segnale: 100 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo bianco
Funzione bianco dinamico: si, da ruota color (512 livelli) e da pulsanti R-G-B-W (50 milioni di livelli).
Regolazione veloce colori: ruota color touch
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
- Colori RGBW (totale >4 miliardi di colori).
- Funzione bianco dinamico (totale 50 milioni di livelli).
- Accensione, spegnimento e regolazione dimmer generale + regolazione indipendente nei 4 canali (totale 65.000 livelli).
- Accensione, spegnimento e regolazione dimmer indipendente per ognuno dei 4 canali R-G-B-W (256 livelli).
- Il bianco si controlla dal canale 'W' ed anche dalla somma 'R+G+B' (si controlla la tonalità del bianco anche in sistemi RGB).
- Regolazione cromatica veloce e fine.
- Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
- Ampia regolazione tempi sequenze luminose pre-programmate da 2 a 512 secondi.
- Comando standard DMX512 cablato, ottima integrazione e soluzione in sistemi DMX e dove sono presenti elevate interferenze RF.
- Tecnologia multi-point modulare (servono ricevitori DMX/RDM e/o Airnet).
- Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori e modulo wifi converter (vedi prodotti correlati).
- Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori.
- Accensione e spegnimento soft.
- Retroilluminazione colore rosso-blu.
- Completo di supporto per il fissaggio nella scatola a muro 502.
- Disponibile nei formatti 502 e 503.
- Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).
Note: Utilizzare un ricevitore dedicato DMX (es: codice CNTR-RGBW-DMX) per ogni zona da controllare. Possibilità di abbinamenti multipli. Azionamento in sincro.
DIMENSIONI:
FUNZIONI:
MONTAGGIO:
COLLEGAMENTI LATO POSTERIORE:
ASSOCIAZIONE TRA TOUCH PANEL E RICEVITORE DMX512:
- Dare alimentazione al ricevitore RGBW DMX e settare l'indirizzo 001.
- Dare alimentazione al touch panel.
- Accendere il touch panel.
- Sistema configurato.
CANCELLAZIONE / RESET ASSOCIAZIONE:
Reimpostare l'indirizzo di associazione nel ricevitore RGBW DMX.
ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE RGBW SERIE (DMX); COMANDO CABLATO VERSO I RICEVITORI DMX:
CONTROLLER TOUCH PANEL A MURO 502 RGBW 1 ZONA USCITE DMX512
DMX512-RGBW-RF (DMX512-RGBW-RF)
DESCRIZIONE:
Il ricevitore DMX512-RGBW-RF è un convertitore da segnale RF a protocollo di comando Master DMX512, gestisce e massimizza le prestazioni del tuo sistema dimmerabile (1CH), dimmerabile CCT (2CH), sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. DMX512-RGBW-RF ha una uscita DMX, e può gestire fino un massimo di 8 zone corpi illuminanti con ingressi di comando DMX, ricevitori DMX per il controllo di strip e faretti led monocromatici bianchi dimmerabili, dimmerabili CCT, RGB ed RGBW. E' compatibile con una vasta gamma di eleganti radiocomandi e touch panel a muro 502 e 503. Il ricevitore è dotato di entrambe le funzioni di regolazione del dimmer, della temperatura e del colore RGBW con 256 step per canale da 0,1 a 100% della potenza. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Funzione bianco dinamico. Le 8 zone possono essere controllate separatamente o in sincro con possibilità di abbinare un ricevitore DMX per ogni zona.
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi e proiettori monocrome, CCT o con la tecnologia RGB ed RGBW via DMX o attraverso convertitori DMX-PWM. Ogni zona può lavorare in sincro o separatamente e vengono gestite da uno o più radiocomandi singola o multi-zona, touch panel a muro con segnale RF in radiofrequenza. Potete comporre a piacimento il vostro sistema modulare, il segnale di comando è via RF, mentre l'uscita è via cavo con protocollo DMX512. Può essere integrato in un sistema RF come la serie touch panel a muro e radiocomandi Elegance (RF), per quella zona che necessita un comando su cavo a grande distanza. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di circa 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: DMX512-RGBW-RF
Tipologia: convertitore di segnale da RF in DMX a 4 canali di uscita RGBW comando fino 8-zone - DMX Master
Dimensioni: 178mm x 57mm x H 41mm
Tecnologia: dimmer (1CH), dimmer CCT (2CH), RGB (3CH), RGBW (4CH) + funzione bianco dinamico
Zone comando: 8 zone massime
Scene cromatiche: 8 memorizzabili (il numero dipende dal radiocomando o touch panel associato)
Alimentazione: 220VAC
Tipologia segnale ingresso: RF radiofrequenza digitale (compatibile con radiocomandi, touch panel, vedi prodotti correlati)
Portata segnale ricezione: 20-30 metri
Tipologia segnale uscita: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Portata segnale trasmissione: 100 metri
Finitura prodotto: PVC
Funzione bianco dinamico: si
Regolazione veloce colori: si
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma radiocomandi, touch panel RF e ricevitori DMX.
Certificazione: CE - RoHS - FCC - UL - TUV
Varie:
Note: Utilizzare un ricevitore dedicato DMX per ogni zona da controllare.
ESEMPIO DI COLLEGAMENTO:
AMPIA GAMMA DI RADIOCOMANDI E TOUCH PANEL COMPATIBILI:
Il ricevitore DMX512-RGBW-RF è un convertitore da segnale RF a protocollo di comando Master DMX512, gestisce e massimizza le prestazioni del tuo sistema dimmerabile (1CH), dimmerabile CCT (2CH), sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. DMX512-RGBW-RF ha una uscita DMX, e può gestire fino un massimo di 8 zone corpi illuminanti con ingressi di comando DMX, ricevitori DMX per il controllo di strip e faretti led monocromatici bianchi dimmerabili, dimmerabili CCT, RGB ed RGBW. E' compatibile con una vasta gamma di eleganti radiocomandi e touch panel a muro 502 e 503. Il ricevitore è dotato di entrambe le funzioni di regolazione del dimmer, della temperatura e del colore RGBW con 256 step per canale da 0,1 a 100% della potenza. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Funzione bianco dinamico. Le 8 zone possono essere controllate separatamente o in sincro con possibilità di abbinare un ricevitore DMX per ogni zona.
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi e proiettori monocrome, CCT o con la tecnologia RGB ed RGBW via DMX o attraverso convertitori DMX-PWM. Ogni zona può lavorare in sincro o separatamente e vengono gestite da uno o più radiocomandi singola o multi-zona, touch panel a muro con segnale RF in radiofrequenza. Potete comporre a piacimento il vostro sistema modulare, il segnale di comando è via RF, mentre l'uscita è via cavo con protocollo DMX512. Può essere integrato in un sistema RF come la serie touch panel a muro e radiocomandi Elegance (RF), per quella zona che necessita un comando su cavo a grande distanza. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di circa 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: DMX512-RGBW-RF
Tipologia: convertitore di segnale da RF in DMX a 4 canali di uscita RGBW comando fino 8-zone - DMX Master
Dimensioni: 178mm x 57mm x H 41mm
Tecnologia: dimmer (1CH), dimmer CCT (2CH), RGB (3CH), RGBW (4CH) + funzione bianco dinamico
Zone comando: 8 zone massime
Scene cromatiche: 8 memorizzabili (il numero dipende dal radiocomando o touch panel associato)
Alimentazione: 220VAC
Tipologia segnale ingresso: RF radiofrequenza digitale (compatibile con radiocomandi, touch panel, vedi prodotti correlati)
Portata segnale ricezione: 20-30 metri
Tipologia segnale uscita: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Portata segnale trasmissione: 100 metri
Finitura prodotto: PVC
Funzione bianco dinamico: si
Regolazione veloce colori: si
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma radiocomandi, touch panel RF e ricevitori DMX.
Certificazione: CE - RoHS - FCC - UL - TUV
Varie:
- Comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale tra la scatola a muro 503 ed il ricevitore.
- Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori, (vedi prodotti correlati).
- Ricezione multi-point modulare RF wireless e trasmissione DMX512 via cavo.
- Sistema espandibile RF fino 8 zone Master + 8 zone Slave.
- Associazione veloce e stabile nel tempo attraverso il pulsante "learning key".
- Accensione, spegnimento e 256 livelli di regolazione dimmer indipendente per ognuno dei 4 canali R-G-B-W.
- Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
- Regolazione cromatica veloce e fine.
- Disponibile nel formatto per guida DIN.
- Perfetto per il comando a grandi distanze ed in sistemi misti con azionamento RF di sistemi RGBW, RGB, CCT e dimmerabili monocromatici.
Note: Utilizzare un ricevitore dedicato DMX per ogni zona da controllare.
ESEMPIO DI COLLEGAMENTO:
AMPIA GAMMA DI RADIOCOMANDI E TOUCH PANEL COMPATIBILI:
CONVERTITORE DI SEGNALE DA SEGNALE RF IN DMX512 - DMX MASTER
CNTR-DMX512-PWM-12X5A (CNTR-DMX512-PWM-12X5A)
DESCRIZIONE:
Il convertitore CNTR-DMX512-PWM-12x5A è un ricevitore (decoder) da protocollo di comando DMX512 a 12 canali indipendenti con uscite PWM in tensione costante, gestisce e massimizza le prestazioni del sistema dimmerabile (1CH), dimmerabile CCT (2CH), sistema RGB (3CH), oppure sistema RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. CNTR-DMX512-PWM-12x5A può controllare strisce e faretti LED monocromatici bianchi dimmerabili, dimmerabili CCT, RGB, ed RGBW oltre a qualsiasi corpo illuminante con ingressi di comando PWM 12-24VDC. E' compatibile con una vasta gamma di eleganti radiocomandi e pannelli a muro 502 e 503 e con l'universo DMX512. In base alla configurazione, il decoder DMX è dotato di entrambe le funzioni di regolazione della luminosità (dimmer), della temperatura e del colore RGBWA con 256 step per canale dal 0,1 al 100% della potenza attraverso il segnale di controllo DMX512. Dimmerazione PWM ad alta frequenza impostabile da 500Hz a 30KHz (30 livelli) per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori, risoluzione 8 o 16 bit regolabile e valori della curva di attenuazione settabile da lineare a logaritmica in vari livelli. Funzione bianco dinamico (nei sistemi dimmer CCT e RGBW). Supporta la funzionalità DMX512 RDM.
UTILIZZO:
E' possibile comandare direttamente in PWM strisce a LED, faretti ad incasso, segna-passi e proiettori RGB/RGBW a 12-24 volt con comando in PWM. Può essere comandato da qualsiasi Master DMX512 come mixer luci, consolle luci, computer con software luci, pannelli a parete per il controllo l'illuminazione e funzionanti con il segnale standard DMX512. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, sale di registrazione visiva, cinema e teatri e dove è necessario avere massima qualità di registrazione video senza l'effetto flickering derivato dalla dimmerazione dei corpi illuminanti. Le distanze massime tra le varie elettroniche possono essere di circa 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX). La scelta perfetta in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: CNTR-DMX512-PWM-12x5A
Tipologia: decoder professionale DMX512 RDM dimmer + dimmer CCT + RGB + RGBW con 12 uscite PWM tensione costante 12-24VDC
Dimensioni: 165.5mm x 99.7mm x H 38mm
Tecnologia: dimmer (1CH), dimmer CCT (2CH), RGB (3CH), RGBW (4CH) + funzione bianco dinamico
Canali DMX: 12
Zone comando: 3 zone (RGB - RGBW) - 6 zone (CCT) - 12 zone (dimm)
Alimentazione: 12-24VDC
Potenza: 720 watt @12VDC - 1440 watt @24VDC
Uscite PWM: 12 x 5A (RGBW) - 6 x 10A (dimm CCT se collegate in parallelo) - 1 x 60A (dimm se collegate in parallelo)
Frequenza operativa (PWM): da 500Hz a 30KHz
Tipologia segnale: cavo DMX512 - connettori RJ45 - connettori XLR (compatibile con Master standard DMX512, vedi prodotti correlati)
Portata segnale: 100 metri
Finitura prodotto: metallo
Regolazione fine colori: 12 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile in ogni canale dal 0,1 al 100%
Multi-compatibilità: può funzionare con una vasta gamma di radiocomandi, pannelli a parete, consolle luci con lo standard DMX512
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Garanzia: 2 anni
Varie:
Note: Utilizzare un decoder DMX dedicato per ogni 3 zone RGBW da controllare. Nel caso di configurazione in sistemi dimmerabili e CCT, le uscite possono essere parallelate aumentando il carico massimo; assicurarsi che i canali DMX in ingresso siano opportunamente settati per tale configurazione.
DIMENSIONI:
CONNESSIONE:
Note: Connessione:
ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED RGBW 12X5A CON COMANDO DA DMX512 A PWM:

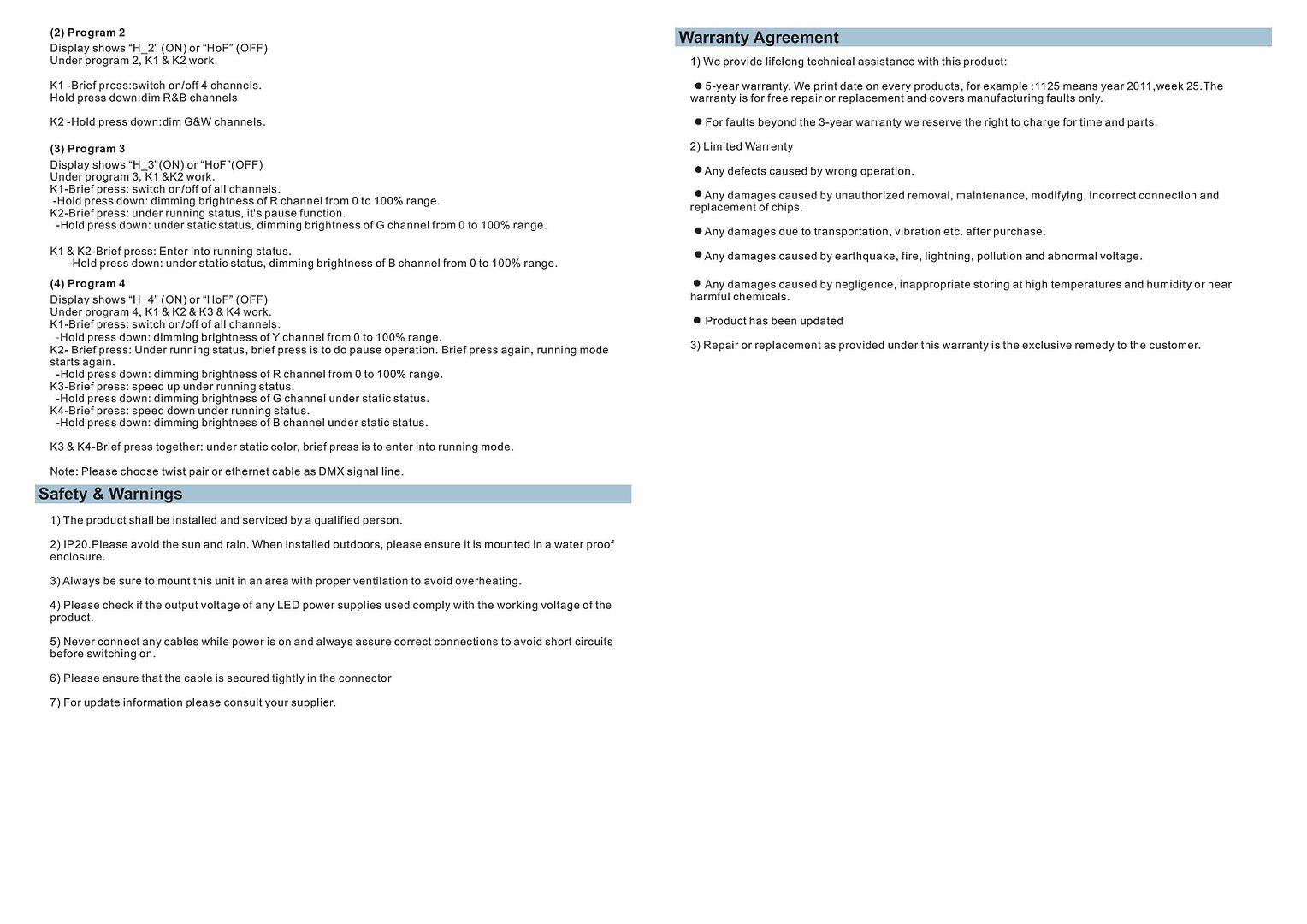

MANUALE TECNICO:
Il convertitore CNTR-DMX512-PWM-12x5A è un ricevitore (decoder) da protocollo di comando DMX512 a 12 canali indipendenti con uscite PWM in tensione costante, gestisce e massimizza le prestazioni del sistema dimmerabile (1CH), dimmerabile CCT (2CH), sistema RGB (3CH), oppure sistema RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. CNTR-DMX512-PWM-12x5A può controllare strisce e faretti LED monocromatici bianchi dimmerabili, dimmerabili CCT, RGB, ed RGBW oltre a qualsiasi corpo illuminante con ingressi di comando PWM 12-24VDC. E' compatibile con una vasta gamma di eleganti radiocomandi e pannelli a muro 502 e 503 e con l'universo DMX512. In base alla configurazione, il decoder DMX è dotato di entrambe le funzioni di regolazione della luminosità (dimmer), della temperatura e del colore RGBWA con 256 step per canale dal 0,1 al 100% della potenza attraverso il segnale di controllo DMX512. Dimmerazione PWM ad alta frequenza impostabile da 500Hz a 30KHz (30 livelli) per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori, risoluzione 8 o 16 bit regolabile e valori della curva di attenuazione settabile da lineare a logaritmica in vari livelli. Funzione bianco dinamico (nei sistemi dimmer CCT e RGBW). Supporta la funzionalità DMX512 RDM.
UTILIZZO:
E' possibile comandare direttamente in PWM strisce a LED, faretti ad incasso, segna-passi e proiettori RGB/RGBW a 12-24 volt con comando in PWM. Può essere comandato da qualsiasi Master DMX512 come mixer luci, consolle luci, computer con software luci, pannelli a parete per il controllo l'illuminazione e funzionanti con il segnale standard DMX512. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, sale di registrazione visiva, cinema e teatri e dove è necessario avere massima qualità di registrazione video senza l'effetto flickering derivato dalla dimmerazione dei corpi illuminanti. Le distanze massime tra le varie elettroniche possono essere di circa 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX). La scelta perfetta in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: CNTR-DMX512-PWM-12x5A
Tipologia: decoder professionale DMX512 RDM dimmer + dimmer CCT + RGB + RGBW con 12 uscite PWM tensione costante 12-24VDC
Dimensioni: 165.5mm x 99.7mm x H 38mm
Tecnologia: dimmer (1CH), dimmer CCT (2CH), RGB (3CH), RGBW (4CH) + funzione bianco dinamico
Canali DMX: 12
Zone comando: 3 zone (RGB - RGBW) - 6 zone (CCT) - 12 zone (dimm)
Alimentazione: 12-24VDC
Potenza: 720 watt @12VDC - 1440 watt @24VDC
Uscite PWM: 12 x 5A (RGBW) - 6 x 10A (dimm CCT se collegate in parallelo) - 1 x 60A (dimm se collegate in parallelo)
Frequenza operativa (PWM): da 500Hz a 30KHz
Tipologia segnale: cavo DMX512 - connettori RJ45 - connettori XLR (compatibile con Master standard DMX512, vedi prodotti correlati)
Portata segnale: 100 metri
Finitura prodotto: metallo
Regolazione fine colori: 12 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile in ogni canale dal 0,1 al 100%
Multi-compatibilità: può funzionare con una vasta gamma di radiocomandi, pannelli a parete, consolle luci con lo standard DMX512
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Garanzia: 2 anni
Varie:
- Colori RGBW (totale >4 miliardi di colori) - dimmer CCT (totale 65.000 livelli) - dimmer (totale 256 livelli).
- Funzione bianco dinamico (totale 50 milioni di livelli - dipendono dal Master DMX utilizzato).
- Accensione, spegnimento e regolazione dimmer indipendente per ognuno dei 12 canali R-G-B-W (256 livelli).
- Il bianco si controlla dal canale 'W' ed anche dalla somma 'R+G+B' (si controlla la tonalità del bianco anche in sistemi RGB).
- Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
- Ingressi ed uscite DMX via cavo, collegamento con morsetti, connettore RJ45, connettore XLR.
- Solidi connettori a vite per le uscite PWM.
- Funzione DMX512 RDM.
- Frequenza PWM in uscita settabile da 500HZ a 30KHZ (30 livelli) per eliminare l'effetto flickering (perfetto per riprese video come teatri e studi di registrazione televisiva).
- Valore curva dimmerazione settabile da lineare a logaritmica (positiva e negativa).
- Isolamento alimentazione galvanica.
- Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).
Note: Utilizzare un decoder DMX dedicato per ogni 3 zone RGBW da controllare. Nel caso di configurazione in sistemi dimmerabili e CCT, le uscite possono essere parallelate aumentando il carico massimo; assicurarsi che i canali DMX in ingresso siano opportunamente settati per tale configurazione.
DIMENSIONI:
CONNESSIONE:
Note: Connessione:
- Collegare 1-2-3-4 della zona 1 in sistemi RGBW (1=R, 2=G, 3=B, 4=W), 5-6-7-8 della zona 2 (5=R, 6=G, 7=B, 8=W), 9-10-11-12 della zona 3 (9=R, 10=G, 11=B, 12=W).
- Collegare 1-2-3 della zona 1 in sistemi RGB (1=R, 2=G, 3=B), 5-6-7 della zona 2 (5=R, 6=G, 7=B), 9-10-11 della zona 3 (9=R, 10=G, 11=B).
- Collegare 1-2 della zona 1 in sistemi CCT (1=WW, 2=CV), 3-4 della zona 2 (3=WW, 4=CV), 5-6 della zona 3 (5=WW, 6=CV), etc..
- Collegare 1 della zona 1 in sistemi dimmerabili (1=DIMM), 2 della zona 2 (2=DIMM), 3 della zona 3 (3=DIMM), 4 della zona 4 (4=DIMM), etc..
ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED RGBW 12X5A CON COMANDO DA DMX512 A PWM:
MANUALE TECNICO:
CONVERTITORE DI SEGNALE DMX512 IN PWM A 12 CANALI DI USCITA 12x5A PWM 12-24VDC - DMX RECEIVER DECODER
CNTR-DMX512-PWM-24X4A (CNTR-DMX512-PWM-24X4A)
DESCRIZIONE:
Il convertitore CNTR-DMX512-PWM-24x4A è un ricevitore (decoder) da protocollo di comando DMX512 a 24 canali indipendenti con uscite PWM in tensione costante, gestisce e massimizza le prestazioni del sistema dimmerabile (1CH), dimmerabile CCT (2CH), sistema RGB (3CH), oppure sistema RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. CNTR-DMX512-PWM-24x4A può controllare strisce e faretti LED monocromatici bianchi dimmerabili, dimmerabili CCT, RGB, ed RGBW oltre a qualsiasi corpo illuminante con ingressi di comando PWM 12-24VDC. E' compatibile con una vasta gamma di eleganti radiocomandi e pannelli a muro 502 e 503 e con l'universo DMX512. In base alla configurazione, il decoder DMX è dotato di entrambe le funzioni di regolazione della luminosità (dimmer), della temperatura e del colore RGBWA con 256 step per canale dal 0,1 al 100% della potenza attraverso il segnale di controllo DMX512. Dimmerazione PWM ad alta frequenza impostabile da 500Hz a 30KHz (30 livelli) per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori, risoluzione 8 o 16 bit regolabile e valori della curva di attenuazione settabile da lineare a logaritmica in vari livelli. Funzione bianco dinamico (nei sistemi dimmer CCT e RGBW). Supporta la funzionalità DMX512 RDM.
UTILIZZO:
E' possibile comandare direttamente in PWM strisce a LED, faretti ad incasso, segna-passi e proiettori RGB/RGBW a 12-24 volt con comando in PWM. Può essere comandato da qualsiasi Master DMX512 come mixer luci, consolle luci, computer con software luci, pannelli a parete per il controllo l'illuminazione e funzionanti con il segnale standard DMX512. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, sale di registrazione visiva, cinema e teatri e dove è necessario avere massima qualità di registrazione video senza l'effetto flickering derivato dalla dimmerazione dei corpi illuminanti. Le distanze massime tra le varie elettroniche possono essere di circa 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX). La scelta perfetta in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: CNTR-DMX512-PWM-24x4A
Tipologia: decoder professionale DMX512 RDM dimmer + dimmer CCT + RGB + RGBW con 24 uscite PWM tensione costante 12-24VDC
Dimensioni: 264.5mm x 83mm x H 42mm
Tecnologia: dimmer (1CH), dimmer CCT (2CH), RGB (3CH), RGBW (4CH) + funzione bianco dinamico
Canali DMX: 24
Zone comando: 6 zone (RGB - RGBW) - 12 zone (CCT) - 24 zone (dimm)
Alimentazione: 12-24VDC
Potenza: 1152 watt @12VDC - 2304 watt @24VDC
Uscite PWM: 24 x 4A (RGBW) - 12 x 10A (dimm CCT se collegate in parallelo) - 1 x 120A (dimm se collegate in parallelo)
Frequenza operativa (PWM): da 500Hz a 30KHz
Tipologia segnale: cavo DMX512 - connettori RJ45 - connettori XLR (compatibile con Master standard DMX512, vedi prodotti correlati)
Portata segnale: 100 metri
Finitura prodotto: metallo
Regolazione fine colori: 24 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile in ogni canale dal 0,1 al 100%
Multi-compatibilità: può funzionare con una vasta gamma di radiocomandi, pannelli a parete, consolle luci con lo standard DMX512
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Garanzia: 2 anni
Varie:
Note: Utilizzare un decoder DMX dedicato per ogni 6 zone RGBW da controllare. Nel caso di configurazione in sistemi dimmerabili e CCT, le uscite possono essere parallelate aumentando il carico massimo; assicurarsi che i canali DMX in ingresso siano opportunamente settati per tale configurazione.
DIMENSIONI:
CONNESSIONE:
Note: Connessione:
ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED RGBWA 12X5A CON COMANDO DA DMX512 A PWM:
MANUALE TECNICO:
Il convertitore CNTR-DMX512-PWM-24x4A è un ricevitore (decoder) da protocollo di comando DMX512 a 24 canali indipendenti con uscite PWM in tensione costante, gestisce e massimizza le prestazioni del sistema dimmerabile (1CH), dimmerabile CCT (2CH), sistema RGB (3CH), oppure sistema RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. CNTR-DMX512-PWM-24x4A può controllare strisce e faretti LED monocromatici bianchi dimmerabili, dimmerabili CCT, RGB, ed RGBW oltre a qualsiasi corpo illuminante con ingressi di comando PWM 12-24VDC. E' compatibile con una vasta gamma di eleganti radiocomandi e pannelli a muro 502 e 503 e con l'universo DMX512. In base alla configurazione, il decoder DMX è dotato di entrambe le funzioni di regolazione della luminosità (dimmer), della temperatura e del colore RGBWA con 256 step per canale dal 0,1 al 100% della potenza attraverso il segnale di controllo DMX512. Dimmerazione PWM ad alta frequenza impostabile da 500Hz a 30KHz (30 livelli) per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori, risoluzione 8 o 16 bit regolabile e valori della curva di attenuazione settabile da lineare a logaritmica in vari livelli. Funzione bianco dinamico (nei sistemi dimmer CCT e RGBW). Supporta la funzionalità DMX512 RDM.
UTILIZZO:
E' possibile comandare direttamente in PWM strisce a LED, faretti ad incasso, segna-passi e proiettori RGB/RGBW a 12-24 volt con comando in PWM. Può essere comandato da qualsiasi Master DMX512 come mixer luci, consolle luci, computer con software luci, pannelli a parete per il controllo l'illuminazione e funzionanti con il segnale standard DMX512. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, sale di registrazione visiva, cinema e teatri e dove è necessario avere massima qualità di registrazione video senza l'effetto flickering derivato dalla dimmerazione dei corpi illuminanti. Le distanze massime tra le varie elettroniche possono essere di circa 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX). La scelta perfetta in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: CNTR-DMX512-PWM-24x4A
Tipologia: decoder professionale DMX512 RDM dimmer + dimmer CCT + RGB + RGBW con 24 uscite PWM tensione costante 12-24VDC
Dimensioni: 264.5mm x 83mm x H 42mm
Tecnologia: dimmer (1CH), dimmer CCT (2CH), RGB (3CH), RGBW (4CH) + funzione bianco dinamico
Canali DMX: 24
Zone comando: 6 zone (RGB - RGBW) - 12 zone (CCT) - 24 zone (dimm)
Alimentazione: 12-24VDC
Potenza: 1152 watt @12VDC - 2304 watt @24VDC
Uscite PWM: 24 x 4A (RGBW) - 12 x 10A (dimm CCT se collegate in parallelo) - 1 x 120A (dimm se collegate in parallelo)
Frequenza operativa (PWM): da 500Hz a 30KHz
Tipologia segnale: cavo DMX512 - connettori RJ45 - connettori XLR (compatibile con Master standard DMX512, vedi prodotti correlati)
Portata segnale: 100 metri
Finitura prodotto: metallo
Regolazione fine colori: 24 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile in ogni canale dal 0,1 al 100%
Multi-compatibilità: può funzionare con una vasta gamma di radiocomandi, pannelli a parete, consolle luci con lo standard DMX512
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Garanzia: 2 anni
Varie:
- Colori RGBW (totale >4 miliardi di colori) - dimmer CCT (totale 65.000 livelli) - dimmer (totale 256 livelli).
- Funzione bianco dinamico (totale 50 milioni di livelli - dipendono dal Master DMX utilizzato).
- Accensione, spegnimento e regolazione dimmer indipendente per ognuno dei 24 canali R-G-B-W (256 livelli).
- Il bianco si controlla dal canale 'W' ed anche dalla somma 'R+G+B' (si controlla la tonalità del bianco anche in sistemi RGB).
- Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
- Ingressi ed uscite DMX via cavo, collegamento con morsetti, connettore RJ45, connettore XLR.
- Solidi connettori a vite per le uscite PWM.
- Funzione DMX512 RDM.
- Frequenza PWM in uscita settabile da 500HZ a 30KHZ (30 livelli) per eliminare l'effetto flickering (perfetto per riprese video come teatri e studi di registrazione televisiva).
- Valore curva dimmerazione settabile da lineare a logaritmica (positiva e negativa).
- Isolamento alimentazione galvanica.
- Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).
Note: Utilizzare un decoder DMX dedicato per ogni 6 zone RGBW da controllare. Nel caso di configurazione in sistemi dimmerabili e CCT, le uscite possono essere parallelate aumentando il carico massimo; assicurarsi che i canali DMX in ingresso siano opportunamente settati per tale configurazione.
DIMENSIONI:
CONNESSIONE:
Note: Connessione:
- Collegare 1-2-3-4 della zona 1 in sistemi RGBW (1=R, 2=G, 3=B, 4=W), 5-6-7-8 della zona 2 (5=R, 6=G, 7=B, 8=W), 9-10-11-12 della zona 3 (9=R, 10=G, 11=B, 12=W), etc..
- Collegare 1-2-3 della zona 1 in sistemi RGB (1=R, 2=G, 3=B), 5-6-7 della zona 2 (5=R, 6=G, 7=B), 9-10-11 della zona 3 (9=R, 10=G, 11=B), etc..
- Collegare 1-2 della zona 1 in sistemi CCT (1=WW, 2=CV), 3-4 della zona 2 (3=WW, 4=CV), 5-6 della zona 3 (5=WW, 6=CV), etc..
- Collegare 1 della zona 1 in sistemi dimmerabili (1=DIMM), 2 della zona 2 (2=DIMM), 3 della zona 3 (3=DIMM), 4 della zona 4 (4=DIMM), etc..
ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED RGBWA 12X5A CON COMANDO DA DMX512 A PWM:
MANUALE TECNICO:
CONVERTITORE DI SEGNALE DMX512 IN PWM A 24 CANALI DI USCITA 24x4A PWM 12-24VDC - DMX RECEIVER DECODER
W.ELEGANCE RGBW Z4 (DMX) IT (W.ELEGANCE RGBW Z4 (DMX) IT)
DESCRIZIONE:
Il touch panel W.Elegance RGBW Z4 (DMX) è un controller professionale a 4 zone (4 aree) per scatole ad incasso 503, con uscite DMX512 e massimizza le prestazioni del sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. Numerose sequenze pre-programmate, con cicli selezionabili da 2 a 512 secondi. Possibilità di salvare 1 scena cromatica. Il controller è dotato di entrambe le funzioni di regolazione dimmer, della temperatura del bianco e del colore RGBW. Comoda funzione della selezione del bianco dinamico attraverso 'ruota color touch' suddiviso in 512 livelli e regolazione accurata del bianco dinamico attraverso i pulsanti W+R, W+G, W+B oppure sommando le componenti cromatiche W+R+G, W+G+B, W+B+R ottenendo fino a 50 milioni di gradazioni differenti della temperatura del bianco. Le totali combinazioni cromatiche colorate più il bianco dinamico sono oltre i 4 miliardi grazie all'elevata precisione nella dimmerazione regolabile in 256 livelli a canale (R, G, B, W) controllabili indipendentemente. Perfetta la dimmerazione della luminosità dal 0,1 al 100% della potenza, sia generale nella cromaticità impostata, sia indipendente nei 4 canali (R, G, B, W) ottenendo il massimo controllo della luminosità e delle cromaticità dal sistema di illuminazione. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Accensione e spegnimento soft per un maggiore confort visivo.
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi, wall washer e proiettori RGB/RGBW ed altre automazioni con il comando DMX512. Il sistema viene controllato dal W.Elegance RGBW Z4 (DMX) e gestita da ricevitori DMX. Multi-compatibilità con possibilità di essere abbinato a ricevitori DMX con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. Grazie al comando via cavo DMX si ha una maggiore stabilità e portata del segnale rispetto sistemi wireless. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: W.Elegance RGBW Z4 (DMX)
Tipologia: touch panel master DMX512 professionale RGB/RGBW a 4 zone + 1 scena
Dimensioni: 120mm x 80mm x H 29,2mm (standard 503)
Tecnologia: RGBW 4CH + funzione bianco dinamico
Zone comando: 4 zone
Scene cromatiche: 1 memorizzabile
Alimentazione: 12-24VDC
Uscite: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Tipologia segnale: via cavo
Portata segnale: 100 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo nero
Funzione bianco dinamico: si
Regolazione veloce colori: ruota color touch
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma di ricevitori DMX
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
Note: Utilizzare un ricevitore dedicato DMX (es: codice CNTR-RGBW-DMX) per ogni zona da controllare. Possibilità di abbinamenti multipli. Azionamento in sincro e separato.
DIMENSIONI:
FUNZIONI:
MONTAGGIO:
COLLEGAMENTI LATO POSTERIORE:
ASSOCIAZIONE TRA TOUCH PANEL E RICEVITORE DMX512:
CANCELLAZIONE / RESET ASSOCIAZIONE:
Reimpostare l'indirizzo di associazione nel ricevitore RGBW DMX.
ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE RGBW SERIE (DMX); COMANDO CABLATO VERSO I RICEVITORI DMX:
Il touch panel W.Elegance RGBW Z4 (DMX) è un controller professionale a 4 zone (4 aree) per scatole ad incasso 503, con uscite DMX512 e massimizza le prestazioni del sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. Numerose sequenze pre-programmate, con cicli selezionabili da 2 a 512 secondi. Possibilità di salvare 1 scena cromatica. Il controller è dotato di entrambe le funzioni di regolazione dimmer, della temperatura del bianco e del colore RGBW. Comoda funzione della selezione del bianco dinamico attraverso 'ruota color touch' suddiviso in 512 livelli e regolazione accurata del bianco dinamico attraverso i pulsanti W+R, W+G, W+B oppure sommando le componenti cromatiche W+R+G, W+G+B, W+B+R ottenendo fino a 50 milioni di gradazioni differenti della temperatura del bianco. Le totali combinazioni cromatiche colorate più il bianco dinamico sono oltre i 4 miliardi grazie all'elevata precisione nella dimmerazione regolabile in 256 livelli a canale (R, G, B, W) controllabili indipendentemente. Perfetta la dimmerazione della luminosità dal 0,1 al 100% della potenza, sia generale nella cromaticità impostata, sia indipendente nei 4 canali (R, G, B, W) ottenendo il massimo controllo della luminosità e delle cromaticità dal sistema di illuminazione. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Accensione e spegnimento soft per un maggiore confort visivo.
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi, wall washer e proiettori RGB/RGBW ed altre automazioni con il comando DMX512. Il sistema viene controllato dal W.Elegance RGBW Z4 (DMX) e gestita da ricevitori DMX. Multi-compatibilità con possibilità di essere abbinato a ricevitori DMX con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. Grazie al comando via cavo DMX si ha una maggiore stabilità e portata del segnale rispetto sistemi wireless. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: W.Elegance RGBW Z4 (DMX)
Tipologia: touch panel master DMX512 professionale RGB/RGBW a 4 zone + 1 scena
Dimensioni: 120mm x 80mm x H 29,2mm (standard 503)
Tecnologia: RGBW 4CH + funzione bianco dinamico
Zone comando: 4 zone
Scene cromatiche: 1 memorizzabile
Alimentazione: 12-24VDC
Uscite: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Tipologia segnale: via cavo
Portata segnale: 100 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo nero
Funzione bianco dinamico: si
Regolazione veloce colori: ruota color touch
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma di ricevitori DMX
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
- Colori RGBW (totale >4 miliardi di colori).
- Funzione bianco dinamico (totale 50 milioni di livelli).
- Accensione, spegnimento e regolazione dimmer generale + regolazione indipendente nei 4 canali (totale 65.000 livelli).
- Accensione, spegnimento e regolazione dimmer indipendente per ognuno dei 4 canali R-G-B-W (256 livelli).
- Il bianco si controlla dal canale 'W' ed anche dalla somma 'R+G+B' (si controlla la tonalità del bianco anche in sistemi RGB).
- Regolazione cromatica veloce e fine.
- Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
- Ampia regolazione tempi sequenze luminose pre-programmate da 2 a 512 secondi.
- Comando standard DMX512 cablato, ottima integrazione e soluzione in sistemi DMX e dove sono presenti elevate interferenze RF.
- Tecnologia multi-point modulare RF wireless e wifi ready (servono ricevitori DMX/RDM e/o Airnet).
- Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori e modulo wifi converter (vedi prodotti correlati).
- Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori.
- Accensione e spegnimento soft.
- Retroilluminazione colore rosso-blu.
- Completo di supporto per il fissaggio nella scatola a muro 503.
- Disponibile nei formatti 502 e 503.
- Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).
Note: Utilizzare un ricevitore dedicato DMX (es: codice CNTR-RGBW-DMX) per ogni zona da controllare. Possibilità di abbinamenti multipli. Azionamento in sincro e separato.
DIMENSIONI:
FUNZIONI:
MONTAGGIO:
COLLEGAMENTI LATO POSTERIORE:
ASSOCIAZIONE TRA TOUCH PANEL E RICEVITORE DMX512:
- Dare alimentazione al ricevitore RGBW DMX della zona 1 e settare l'indirizzo 001; per la zona 2 settare l'indirizzo 005; per la zona 3 settare l'indirizzo 009; per la zona 4 l'indirizzo 013.
- Dare alimentazione al touch panel.
- Accendere il touch panel.
- Sistema configurato.
CANCELLAZIONE / RESET ASSOCIAZIONE:
Reimpostare l'indirizzo di associazione nel ricevitore RGBW DMX.
ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE RGBW SERIE (DMX); COMANDO CABLATO VERSO I RICEVITORI DMX:
CONTROLLER TOUCH PANEL A MURO 503 RGBW 4 ZONE USCITE DMX
W.ELEGANCE RGBW Z1 (DMX) IT (W.ELEGANCE RGBW Z1 (DMX) IT)
DESCRIZIONE:
Il touch panel W.Elegance RGBW Z1 (DMX) è un controller professionale a 1 zona (1 area) per scatole ad incasso 503, con uscite DMX512 e massimizza le prestazioni del sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. Numerose sequenze pre-programmate, con cicli selezionabili da 2 a 512 secondi. Possibilità di salvare 4 scene cromatiche. Il controller è dotato di entrambe le funzioni di regolazione dimmer, della temperatura del bianco e del colore RGBW. Comoda funzione della selezione del bianco dinamico attraverso 'ruota color touch' suddiviso in 512 livelli e regolazione accurata del bianco dinamico attraverso i pulsanti W+R, W+G, W+B oppure sommando le componenti cromatiche W+R+G, W+G+B, W+B+R ottenendo fino a 50 milioni di gradazioni differenti della temperatura del bianco. Le totali combinazioni cromatiche colorate più il bianco dinamico sono oltre i 4 miliardi grazie all'elevata precisione nella dimmerazione regolabile in 256 livelli a canale (R, G, B, W) controllabili indipendentemente. Perfetta la dimmerazione della luminosità dal 0,1 al 100% della potenza, sia generale nella cromaticità impostata, sia indipendente nei 4 canali (R, G, B, W) ottenendo il massimo controllo della luminosità e delle cromaticità dal sistema di illuminazione. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Accensione e spegnimento soft per un maggiore confort visivo.
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi, wall washer e proiettori RGB/RGBW ed altre automazioni con il comando DMX512. Il sistema viene controllato dal W.Elegance RGBW Z1 (DMX) e gestita da ricevitori DMX. Multi-compatibilità con possibilità di essere abbinato a ricevitori DMX con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. Grazie al comando via cavo DMX si ha una maggiore stabilità e portata del segnale rispetto sistemi wireless. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: W.Elegance RGBW Z1 (DMX)
Tipologia: touch panel master DMX512 professionale RGB/RGBW a 1 zona + 4 scene
Dimensioni: 120mm x 80mm x H 29,2mm (standard 503)
Tecnologia: DMX 512 cablato, RGBW 4CH + funzione bianco dinamico
Zone comando: 1 zona
Scene cromatiche: 4 memorizzabili
Alimentazione: 12-24VDC
Potenza assorbita: <0,5 watt
Uscite: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Tipologia segnale: via cavo
Portata segnale: 100 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo bianco
Funzione bianco dinamico: si, da ruota color (512 livelli) e da pulsanti R-G-B-W (50 milioni di livelli).
Regolazione veloce colori: ruota color touch
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
Note: Utilizzare un ricevitore dedicato DMX (es: codice CNTR-RGBW-DMX) per ogni zona da controllare. Possibilità di abbinamenti multipli. Azionamento in sincro.
DIMENSIONI:
FUNZIONI:
MONTAGGIO:
COLLEGAMENTI LATO POSTERIORE:
ASSOCIAZIONE TRA TOUCH PANEL E RICEVITORE DMX512:
CANCELLAZIONE / RESET ASSOCIAZIONE:
Reimpostare l'indirizzo di associazione nel ricevitore RGBW DMX.
ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE RGBW SERIE (DMX); COMANDO CABLATO VERSO I RICEVITORI DMX:
Il touch panel W.Elegance RGBW Z1 (DMX) è un controller professionale a 1 zona (1 area) per scatole ad incasso 503, con uscite DMX512 e massimizza le prestazioni del sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. Numerose sequenze pre-programmate, con cicli selezionabili da 2 a 512 secondi. Possibilità di salvare 4 scene cromatiche. Il controller è dotato di entrambe le funzioni di regolazione dimmer, della temperatura del bianco e del colore RGBW. Comoda funzione della selezione del bianco dinamico attraverso 'ruota color touch' suddiviso in 512 livelli e regolazione accurata del bianco dinamico attraverso i pulsanti W+R, W+G, W+B oppure sommando le componenti cromatiche W+R+G, W+G+B, W+B+R ottenendo fino a 50 milioni di gradazioni differenti della temperatura del bianco. Le totali combinazioni cromatiche colorate più il bianco dinamico sono oltre i 4 miliardi grazie all'elevata precisione nella dimmerazione regolabile in 256 livelli a canale (R, G, B, W) controllabili indipendentemente. Perfetta la dimmerazione della luminosità dal 0,1 al 100% della potenza, sia generale nella cromaticità impostata, sia indipendente nei 4 canali (R, G, B, W) ottenendo il massimo controllo della luminosità e delle cromaticità dal sistema di illuminazione. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Accensione e spegnimento soft per un maggiore confort visivo.
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi, wall washer e proiettori RGB/RGBW ed altre automazioni con il comando DMX512. Il sistema viene controllato dal W.Elegance RGBW Z1 (DMX) e gestita da ricevitori DMX. Multi-compatibilità con possibilità di essere abbinato a ricevitori DMX con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. Grazie al comando via cavo DMX si ha una maggiore stabilità e portata del segnale rispetto sistemi wireless. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: W.Elegance RGBW Z1 (DMX)
Tipologia: touch panel master DMX512 professionale RGB/RGBW a 1 zona + 4 scene
Dimensioni: 120mm x 80mm x H 29,2mm (standard 503)
Tecnologia: DMX 512 cablato, RGBW 4CH + funzione bianco dinamico
Zone comando: 1 zona
Scene cromatiche: 4 memorizzabili
Alimentazione: 12-24VDC
Potenza assorbita: <0,5 watt
Uscite: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Tipologia segnale: via cavo
Portata segnale: 100 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo bianco
Funzione bianco dinamico: si, da ruota color (512 livelli) e da pulsanti R-G-B-W (50 milioni di livelli).
Regolazione veloce colori: ruota color touch
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
- Colori RGBW (totale >4 miliardi di colori).
- Funzione bianco dinamico (totale 50 milioni di livelli).
- Accensione, spegnimento e regolazione dimmer generale + regolazione indipendente nei 4 canali (totale 65.000 livelli).
- Accensione, spegnimento e regolazione dimmer indipendente per ognuno dei 4 canali R-G-B-W (256 livelli).
- Il bianco si controlla dal canale 'W' ed anche dalla somma 'R+G+B' (si controlla la tonalità del bianco anche in sistemi RGB).
- Regolazione cromatica veloce e fine.
- Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
- Ampia regolazione tempi sequenze luminose pre-programmate da 2 a 512 secondi.
- Comando standard DMX512 cablato, ottima integrazione e soluzione in sistemi DMX e dove sono presenti elevate interferenze RF.
- Tecnologia multi-point modulare (servono ricevitori DMX/RDM e/o Airnet).
- Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori e modulo wifi converter (vedi prodotti correlati).
- Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori.
- Accensione e spegnimento soft.
- Retroilluminazione colore rosso-blu.
- Completo di supporto per il fissaggio nella scatola a muro 503.
- Disponibile nei formatti 502 e 503.
- Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).
Note: Utilizzare un ricevitore dedicato DMX (es: codice CNTR-RGBW-DMX) per ogni zona da controllare. Possibilità di abbinamenti multipli. Azionamento in sincro.
DIMENSIONI:
FUNZIONI:
MONTAGGIO:
COLLEGAMENTI LATO POSTERIORE:
ASSOCIAZIONE TRA TOUCH PANEL E RICEVITORE DMX512:
- Dare alimentazione al ricevitore RGBW DMX e settare l'indirizzo 001.
- Dare alimentazione al touch panel.
- Accendere il touch panel.
- Sistema configurato.
CANCELLAZIONE / RESET ASSOCIAZIONE:
Reimpostare l'indirizzo di associazione nel ricevitore RGBW DMX.
ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE RGBW SERIE (DMX); COMANDO CABLATO VERSO I RICEVITORI DMX:
CONTROLLER TOUCH PANEL A MURO 503 RGBW 1 ZONA USCITE DMX512
CNTR-RGBW-DMX-PWM-PUSH (CNTR-RGBW-DMX-PWM-PUSH)
DESCRIZIONE:
Il convertitore CNTR-RGBW-DMX-PWM-PUSH è una elettronica multi-funzione DMX512 con funzione Master & Slave dotata di 4 ingressi ausiliari di comando push e 4 canali indipendenti con uscite in tensione costante PWM, gestisce e massimizza le prestazioni del sistema dimmerabile (1CH), dimmerabile CCT (2CH), sistema RGB (3CH) oppure RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. CNTR-RGBW-DMX-PWM-PUSH può controllare strisce e faretti LED monocromatici bianchi dimmerabili, dimmerabili CCT, RGB ed RGBW oltre a qualsiasi corpo illuminante con ingressi di comando PWM 12-24-36VDC. In base alla configurazione, il convertitore è dotato di entrambe le funzioni di regolazione della luminosità (dimmer), della temperatura e del colore RGBW con 256 step per canale dal 0,1 al 100% della potenza. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Funzione bianco dinamico (nei sistemi dimmer CCT e RGBW). E' compatibile con una vasta gamma di eleganti pannelli a parete 502 e 503 e tutte le elettroniche compatibili al protocollo DMX512. Modalità di funzionamento stand-alone e funzione Master & Slave settabile attraverso un jumper. In modalità Master può controllare ricevitori (decoder) Slave fino un massimo di 40 canali, in modalità Slave l'indirizzo DMX è configurabile con pulsanti di programmazione e visualizzazione su display LED ad 7 segmenti.
UTILIZZO:
E' possibile comandare strisce a LED, faretti ad incasso, segna-passi e proiettori monocromatici, CCT o con la tecnologia RGB ed RGBW PWM. Il convertitore può essere comandato da qualsiasi Master DMX512 come mixer e consolle luci, computer con software dedicato, convertitori KNX e Dali, pannelli a parete per il controllo l'illuminazione e funzionanti con il segnale standard DMX512. Dispone di 4 ingressi ausiliari (push) per il comando remotizzato con pulsanti esterni e funzionalità stand-alone, sono presenti 4 programmi in base al numero di pulsanti disponibili del sistema. Il segnale di comunicazione avviene attraverso un cablaggio (BUS di comunicazione DMX512) a 3 poli e pertanto deve essere eseguita una accurata progettazione dell'impianto elettrico. Attraverso un modulo esterno aggiuntivo può lavorare in modalità wireless DMX512. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di circa 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di centraline RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: CNTR-RGBW-DMX-PWM-PUSH
Tipologia: convertitore DMX512 Master & Slave dimmer + dimmer CCT + RGB + RGBW con 4 uscite PWM tensione costante 12-24-36VDC + 4 ingressi push ausiliari
Dimensioni: 178mm x 46,1mm x H 21mm
Tecnologia: dimmer (1CH), dimmer CCT (2CH), RGB (3CH), RGBW (4CH) + funzione bianco dinamico
Zone comando: 1 zona
Alimentazione: 12-24-36VDC
Potenza: 240 watt @12VDC - 480 watt @24VDC - 720 watt @36VDC
Uscite PWM: 4 x 5A (RGBW) - 4 x 5A (dimm CCT) - 4 x 5A (dimm) - tensione costante
Tipologia segnale: DMX512 - DMX-512-A
Portata segnale: 100 metri
Finitura prodotto: ABS
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma di radiocomandi, touch panel, trasmettitori (Master) e ricevitori (Slave) DMX, ed elettroniche compatibili DMX
Grado di protezione: IP20
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
Note: Nella modalità Slave, utilizzare un ricevitore dedicato DMX per ogni zona da controllare.
DIMENSIONI:
CONNESSIONE:
Note: Connessione:
FUNZIONI:
PROGRAMMA 1 (CON UN SOLO PULSANTE):
Pulsante 1: Clicca per ON/OFF - tieni premuto per dimmerazione canali RGBW.
PROGRAMMA 2 (CON 2 PULSANTI):
Pulsante 1: Clicca per ON/OFF - Tieni premuto per dimmerazione canali RG.
Pulsante 2: Clicca nessuna funzione - Tieni premuto per dimmerazione canali BW.
PROGRAMMA 3 (CON 2 PULSANTI):
Pulsante 1: Clicca per ON/OFF - Tieni premuto per dimmerazione canale R.
Pulsante 2: Clicca per pausa ciclo cromatico - Tieni premuto per dimmerazione canale G.
Pulsante 1+2: Clicca per inizio ciclo cromatico - Tieni premuto per dimmerazione canale B.
PROGRAMMA 4 (CON 4 PULSANTI):
Pulsante 1: Clicca per ON/OFF - Tieni premuto per dimmerazione canale W.
Pulsante 2: Clicca per inizio/pausa ciclo cromatico - Tieni premuto per dimmerazione canale R.
Pulsante 3: Clicca per aumento velocità ciclo cromatico - Tieni premuto per dimmerazione canale G.
Pulsante 4: Clicca per diminuzione velocità ciclo cromatico - Tieni premuto per dimmerazione canale B.
Pulsante 3+4: Clicca per inizio ciclo cromatico.
ESEMPIO SISTEMA DI COLLEGAMENTO IN MODALITÀ MASTER CON STRISCIA A LED RGBW 4X5 AMPERE CON COMANDO DA PUSH A PWM:
ESEMPIO SISTEMA DI COLLEGAMENTO IN MODALITÀ MASTER + SLAVE SINCRONIZZATI DMX CON STRISCIA A LED RGBW 4X5 AMPERE CON COMANDO DA PUSH A PWM:
ESEMPIO SISTEMA DI COLLEGAMENTO IN MODALITÀ SLAVE CON STRISCIA A LED RGBW 4X5 AMPERE CON COMANDO DA DMX + PUSH A PWM:
ESEMPIO SISTEMA DI COLLEGAMENTO IN MODALITÀ MASTER CON FARETTI AD INCASSO A LED RGBW CON COMANDO DA PUSH A PWM:
ESEMPIO SISTEMA DI COLLEGAMENTO IN MODALITÀ SLAVE CON FARETTI AD INCASSO A LED RGBW CON COMANDO DA DMX + PUSH A PWM:
SCHEDA TECNICA:
Il convertitore CNTR-RGBW-DMX-PWM-PUSH è una elettronica multi-funzione DMX512 con funzione Master & Slave dotata di 4 ingressi ausiliari di comando push e 4 canali indipendenti con uscite in tensione costante PWM, gestisce e massimizza le prestazioni del sistema dimmerabile (1CH), dimmerabile CCT (2CH), sistema RGB (3CH) oppure RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. CNTR-RGBW-DMX-PWM-PUSH può controllare strisce e faretti LED monocromatici bianchi dimmerabili, dimmerabili CCT, RGB ed RGBW oltre a qualsiasi corpo illuminante con ingressi di comando PWM 12-24-36VDC. In base alla configurazione, il convertitore è dotato di entrambe le funzioni di regolazione della luminosità (dimmer), della temperatura e del colore RGBW con 256 step per canale dal 0,1 al 100% della potenza. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Funzione bianco dinamico (nei sistemi dimmer CCT e RGBW). E' compatibile con una vasta gamma di eleganti pannelli a parete 502 e 503 e tutte le elettroniche compatibili al protocollo DMX512. Modalità di funzionamento stand-alone e funzione Master & Slave settabile attraverso un jumper. In modalità Master può controllare ricevitori (decoder) Slave fino un massimo di 40 canali, in modalità Slave l'indirizzo DMX è configurabile con pulsanti di programmazione e visualizzazione su display LED ad 7 segmenti.
UTILIZZO:
E' possibile comandare strisce a LED, faretti ad incasso, segna-passi e proiettori monocromatici, CCT o con la tecnologia RGB ed RGBW PWM. Il convertitore può essere comandato da qualsiasi Master DMX512 come mixer e consolle luci, computer con software dedicato, convertitori KNX e Dali, pannelli a parete per il controllo l'illuminazione e funzionanti con il segnale standard DMX512. Dispone di 4 ingressi ausiliari (push) per il comando remotizzato con pulsanti esterni e funzionalità stand-alone, sono presenti 4 programmi in base al numero di pulsanti disponibili del sistema. Il segnale di comunicazione avviene attraverso un cablaggio (BUS di comunicazione DMX512) a 3 poli e pertanto deve essere eseguita una accurata progettazione dell'impianto elettrico. Attraverso un modulo esterno aggiuntivo può lavorare in modalità wireless DMX512. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di circa 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di centraline RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: CNTR-RGBW-DMX-PWM-PUSH
Tipologia: convertitore DMX512 Master & Slave dimmer + dimmer CCT + RGB + RGBW con 4 uscite PWM tensione costante 12-24-36VDC + 4 ingressi push ausiliari
Dimensioni: 178mm x 46,1mm x H 21mm
Tecnologia: dimmer (1CH), dimmer CCT (2CH), RGB (3CH), RGBW (4CH) + funzione bianco dinamico
Zone comando: 1 zona
Alimentazione: 12-24-36VDC
Potenza: 240 watt @12VDC - 480 watt @24VDC - 720 watt @36VDC
Uscite PWM: 4 x 5A (RGBW) - 4 x 5A (dimm CCT) - 4 x 5A (dimm) - tensione costante
Tipologia segnale: DMX512 - DMX-512-A
Portata segnale: 100 metri
Finitura prodotto: ABS
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma di radiocomandi, touch panel, trasmettitori (Master) e ricevitori (Slave) DMX, ed elettroniche compatibili DMX
Grado di protezione: IP20
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
- Colori RGBW (totale >4 miliardi di colori) - dimmer CCT (totale 65.000 livelli) - dimmer (totale 256 livelli).
- Funzione bianco dinamico (totale 50 milioni di livelli - dipendono dal touch panel o consolle luci Master RGBW utilizzato).
- Accensione, spegnimento e regolazione dimmer indipendente per ognuno dei 4 canali R-G-B-W (256 livelli).
- Il bianco si controlla dal canale 'W' ed anche dalla somma 'R+G+B' (si controlla la tonalità del bianco anche in sistemi RGB).
- Regolazione cromatica veloce e fine in base alla configurazione.
- Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
- Ampia regolazione tempi esecuzione sequenze luminose.
- Tecnologia cablata DMX512, funzione settabile Master & Slave.
- In modalità Master sistema espandibile fino a 40 canali, in modalità Slave fino a 512 canali.
- 4 Ingressi di controllo ausiliari push contatto normalmente aperto.
- Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).
Note: Nella modalità Slave, utilizzare un ricevitore dedicato DMX per ogni zona da controllare.
DIMENSIONI:
CONNESSIONE:
Note: Connessione:
- Collegare 1-2-3-4 in sistemi RGBW (1=R, 2=B, 3=G, 4=W).
- Collegare 1-2-3 in sistemi RGB (1=R, 2=B, 3=G).
- Collegare 1-2-3-4 in sistemi CCT (1=CW, 2=WW, 3=CW, 4=WW).
- Collegare 1-2-3-4 in sistemi DIMM (1=DIMM, 2=DIMM, 3=DIMM, 4=DIMM).
FUNZIONI:
PROGRAMMA 1 (CON UN SOLO PULSANTE):
Pulsante 1: Clicca per ON/OFF - tieni premuto per dimmerazione canali RGBW.
PROGRAMMA 2 (CON 2 PULSANTI):
Pulsante 1: Clicca per ON/OFF - Tieni premuto per dimmerazione canali RG.
Pulsante 2: Clicca nessuna funzione - Tieni premuto per dimmerazione canali BW.
PROGRAMMA 3 (CON 2 PULSANTI):
Pulsante 1: Clicca per ON/OFF - Tieni premuto per dimmerazione canale R.
Pulsante 2: Clicca per pausa ciclo cromatico - Tieni premuto per dimmerazione canale G.
Pulsante 1+2: Clicca per inizio ciclo cromatico - Tieni premuto per dimmerazione canale B.
PROGRAMMA 4 (CON 4 PULSANTI):
Pulsante 1: Clicca per ON/OFF - Tieni premuto per dimmerazione canale W.
Pulsante 2: Clicca per inizio/pausa ciclo cromatico - Tieni premuto per dimmerazione canale R.
Pulsante 3: Clicca per aumento velocità ciclo cromatico - Tieni premuto per dimmerazione canale G.
Pulsante 4: Clicca per diminuzione velocità ciclo cromatico - Tieni premuto per dimmerazione canale B.
Pulsante 3+4: Clicca per inizio ciclo cromatico.
ESEMPIO SISTEMA DI COLLEGAMENTO IN MODALITÀ MASTER CON STRISCIA A LED RGBW 4X5 AMPERE CON COMANDO DA PUSH A PWM:
ESEMPIO SISTEMA DI COLLEGAMENTO IN MODALITÀ MASTER + SLAVE SINCRONIZZATI DMX CON STRISCIA A LED RGBW 4X5 AMPERE CON COMANDO DA PUSH A PWM:
ESEMPIO SISTEMA DI COLLEGAMENTO IN MODALITÀ SLAVE CON STRISCIA A LED RGBW 4X5 AMPERE CON COMANDO DA DMX + PUSH A PWM:
ESEMPIO SISTEMA DI COLLEGAMENTO IN MODALITÀ MASTER CON FARETTI AD INCASSO A LED RGBW CON COMANDO DA PUSH A PWM:
ESEMPIO SISTEMA DI COLLEGAMENTO IN MODALITÀ SLAVE CON FARETTI AD INCASSO A LED RGBW CON COMANDO DA DMX + PUSH A PWM:
SCHEDA TECNICA:
CONVERTITORE DI SEGNALE DMX512 - PWM - MASTER & SLAVE - DIMMER - CCT DIMMER - RGBW - USCITE TENSIONE COSTANTE PWM 12-24-36VDC - 4 X 5A - FUNZIONE PUSH A 4 INGRESSI
W.ELEGANCE RGBW Z3 (DMX) US (W.ELEGANCE RGBW Z3 (DMX) US)
DESCRIZIONE:
Il touch panel W.Elegance RGBW Z3 (DMX) è un controller professionale a 3 zone (3 aree) per scatole ad incasso 503, con uscite DMX512 e massimizza le prestazioni del sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. Numerose sequenze pre-programmate, con cicli selezionabili da 2 a 512 secondi. Comoda funzione della selezione del bianco dinamico attraverso un pulsante diretto suddiviso in 3 livelli (bianco caldo - neutro - freddo), selezione veloce bianco dinamico attraverso 'ruota color touch' suddiviso in 512 livelli, regolazione accurata del bianco dinamico attraverso i pulsanti W+R, W+G, W+B oppure sommando le componenti cromatiche W+R+G, W+G+B, W+B+R ottenendo fino a 50 milioni di gradazioni differenti della temperatura del bianco. Le totali combinazioni cromatiche colorate più il bianco dinamico sono oltre i 4 miliardi grazie all'elevata precisione nella dimmerazione regolabile in 256 livelli a canale (R, G, B, W) controllabili indipendentemente. Perfetta la dimmerazione della luminosità dal 0,1 al 100% della potenza, sia generale nella cromaticità impostata, sia indipendente nei 4 canali (R, G, B, W) ottenendo il massimo controllo della luminosità e delle cromaticità dal sistema di illuminazione. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Accensione e spegnimento soft per un maggiore confort visivo.
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi, wall washer e proiettori RGB/RGBW ed altre automazioni con il comando DMX512. Il sistema viene controllato dal W.Elegance RGBW Z3 (DMX) e gestita da ricevitori DMX. Multi-compatibilità con possibilità di essere abbinato a ricevitori DMX con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. Grazie al comando via cavo DMX si ha una maggiore stabilità e portata del segnale rispetto sistemi wireless. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: W.Elegance RGBW Z3 (DMX)
Tipologia: touch panel master DMX512 professionale RGB/RGBW a 3 zone
Dimensioni: 75mm x 120mm x H 29,2mm (standard 503)
Tecnologia: RGBW 4CH + funzione bianco dinamico
Zone comando: 3 zone
Scene cromatiche: no
Alimentazione: 12-24VDC
Uscite: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Tipologia segnale: via cavo
Portata segnale: 100 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo bianco
Funzione bianco dinamico: si, direttamente da pulsante in 3 livelli (bianco caldo - neutro - freddo), da ruota color (512 livelli) e da pulsanti R-G-B-W (50 milioni di livelli).
Regolazione veloce colori: ruota color touch
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma di ricevitori DMX
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
Note: Utilizzare un ricevitore dedicato DMX (es: codice CNTR-RGBW-DMX) per ogni zona da controllare. Possibilità di abbinamenti multipli. Azionamento in sincro o separato.
DIMENSIONI:
FUNZIONI:
MONTAGGIO:
COLLEGAMENTI LATO POSTERIORE:
ASSOCIAZIONE TRA TOUCH PANEL E RICEVITORE DMX512:
CANCELLAZIONE / RESET ASSOCIAZIONE:
Reimpostare l'indirizzo di associazione nel ricevitore RGBW DMX.
ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE RGBW SERIE (DMX); COMANDO CABLATO VERSO I RICEVITORI DMX:
Il touch panel W.Elegance RGBW Z3 (DMX) è un controller professionale a 3 zone (3 aree) per scatole ad incasso 503, con uscite DMX512 e massimizza le prestazioni del sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. Numerose sequenze pre-programmate, con cicli selezionabili da 2 a 512 secondi. Comoda funzione della selezione del bianco dinamico attraverso un pulsante diretto suddiviso in 3 livelli (bianco caldo - neutro - freddo), selezione veloce bianco dinamico attraverso 'ruota color touch' suddiviso in 512 livelli, regolazione accurata del bianco dinamico attraverso i pulsanti W+R, W+G, W+B oppure sommando le componenti cromatiche W+R+G, W+G+B, W+B+R ottenendo fino a 50 milioni di gradazioni differenti della temperatura del bianco. Le totali combinazioni cromatiche colorate più il bianco dinamico sono oltre i 4 miliardi grazie all'elevata precisione nella dimmerazione regolabile in 256 livelli a canale (R, G, B, W) controllabili indipendentemente. Perfetta la dimmerazione della luminosità dal 0,1 al 100% della potenza, sia generale nella cromaticità impostata, sia indipendente nei 4 canali (R, G, B, W) ottenendo il massimo controllo della luminosità e delle cromaticità dal sistema di illuminazione. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Accensione e spegnimento soft per un maggiore confort visivo.
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi, wall washer e proiettori RGB/RGBW ed altre automazioni con il comando DMX512. Il sistema viene controllato dal W.Elegance RGBW Z3 (DMX) e gestita da ricevitori DMX. Multi-compatibilità con possibilità di essere abbinato a ricevitori DMX con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. Grazie al comando via cavo DMX si ha una maggiore stabilità e portata del segnale rispetto sistemi wireless. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: W.Elegance RGBW Z3 (DMX)
Tipologia: touch panel master DMX512 professionale RGB/RGBW a 3 zone
Dimensioni: 75mm x 120mm x H 29,2mm (standard 503)
Tecnologia: RGBW 4CH + funzione bianco dinamico
Zone comando: 3 zone
Scene cromatiche: no
Alimentazione: 12-24VDC
Uscite: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Tipologia segnale: via cavo
Portata segnale: 100 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo bianco
Funzione bianco dinamico: si, direttamente da pulsante in 3 livelli (bianco caldo - neutro - freddo), da ruota color (512 livelli) e da pulsanti R-G-B-W (50 milioni di livelli).
Regolazione veloce colori: ruota color touch
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma di ricevitori DMX
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
- Colori RGBW (totale >4 miliardi di colori).
- Funzione bianco dinamico (totale 50 milioni di livelli).
- Accensione, spegnimento e regolazione dimmer generale + regolazione indipendente nei 4 canali (totale 65.000 livelli).
- Accensione, spegnimento e regolazione dimmer indipendente per ognuno dei 4 canali R-G-B-W (256 livelli).
- Il bianco si controlla dal canale 'W' ed anche dalla somma 'R+G+B' (si controlla la tonalità del bianco anche in sistemi RGB).
- Regolazione cromatica veloce e fine.
- Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
- Ampia regolazione tempi sequenze luminose pre-programmate da 2 a 512 secondi.
- Comando standard DMX512 cablato, ottima integrazione e soluzione in sistemi DMX e dove sono presenti elevate interferenze RF.
- Tecnologia multi-point modulare RF wireless e wifi ready (servono ricevitori DMX/RDM e/o Airnet).
- Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori e modulo wifi converter (vedi prodotti correlati).
- Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori.
- Accensione e spegnimento soft.
- Retroilluminazione colore rosso-blu.
- Completo di supporto per il fissaggio nella scatola a muro 503.
- Disponibile nei formatti 502 e 503.
- Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).
Note: Utilizzare un ricevitore dedicato DMX (es: codice CNTR-RGBW-DMX) per ogni zona da controllare. Possibilità di abbinamenti multipli. Azionamento in sincro o separato.
DIMENSIONI:
FUNZIONI:
MONTAGGIO:
COLLEGAMENTI LATO POSTERIORE:
ASSOCIAZIONE TRA TOUCH PANEL E RICEVITORE DMX512:
- Dare alimentazione al ricevitore RGBW DMX della zona 1 e settare l'indirizzo 001; per la zona 2 settare l'indirizzo 005; per la zona 3 settare l'indirizzo 009; per la zona 4 l'indirizzo 013.
- Dare alimentazione al touch panel.
- Accendere il touch panel.
- Sistema configurato.
CANCELLAZIONE / RESET ASSOCIAZIONE:
Reimpostare l'indirizzo di associazione nel ricevitore RGBW DMX.
ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE RGBW SERIE (DMX); COMANDO CABLATO VERSO I RICEVITORI DMX:
CONTROLLER TOUCH PANEL A MURO 503 RGBW 3 ZONE USCITE DMX
CNTR-DMX512-PWM-5X8A (CNTR-DMX512-PWM-5X8A)
DESCRIZIONE:
Il convertitore CNTR-DMX512-PWM-5x8A è un ricevitore (decoder) da protocollo di comando DMX512 a 5 canali indipendenti con uscite PWM in tensione costante, gestisce e massimizza le prestazioni del sistema dimmerabile (1CH), dimmerabile CCT (2CH), sistema RGB (3CH), sistema RGBW (4CH) oppure RGBWA (5CH) ottimizzando i consumi energetici ed aumentandone la durata. CNTR-DMX512-PWM-5x8A può controllare strisce e faretti LED monocromatici bianchi dimmerabili, dimmerabili CCT, RGB, RGBW ed RGBWA oltre a qualsiasi corpo illuminante con ingressi di comando PWM 12-24VDC. E' compatibile con una vasta gamma di eleganti radiocomandi e pannelli a muro 502 e 503 e con l'universo DMX512. In base alla configurazione, il decoder DMX è dotato di entrambe le funzioni di regolazione della luminosità (dimmer), della temperatura e del colore RGBWA con 256 step per canale dal 0,1 al 100% della potenza attraverso il segnale di controllo DMX512. Dimmerazione PWM ad alta frequenza impostabile da 500Hz a 30KHz (30 livelli) per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori, risoluzione 8 o 16 bit regolabile e valori della curva di attenuazione settabile da lineare a logaritmica in vari livelli. Funzione bianco dinamico (nei sistemi dimmer CCT, RGBW e RGBWA). Supporta la funzionalità DMX512 RDM.
UTILIZZO:
E' possibile comandare direttamente in PWM strisce a LED, faretti ad incasso, segna-passi e proiettori RGB/RGBW/RGBWA a 12-24 volt con comando in PWM. Può essere comandato da qualsiasi Master DMX512 come mixer luci, consolle luci, computer con software luci, pannelli a parete per il controllo l'illuminazione e funzionanti con il segnale standard DMX512. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, sale di registrazione visiva, cinema e teatri e dove è necessario avere massima qualità di registrazione video senza l'effetto flickering derivato dalla dimmerazione dei corpi illuminanti. Le distanze massime tra le varie elettroniche possono essere di circa 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX). La scelta perfetta in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: CNTR-DMX512-PWM-5x8A
Tipologia: decoder professionale DMX512 RDM dimmer + dimmer CCT + RGB + RGBW + RGBWA con 5 uscite PWM tensione costante 12-24VDC
Dimensioni: 164mm x 73mm x H 38mm
Tecnologia: dimmer (1CH), dimmer CCT (2CH), RGB (3CH), RGBW (4CH), RGBWA (5CH) + funzione bianco dinamico
Canali DMX: 5
Zone comando: 1 zona (RGB - RGBW - RGBWA) - 2 zone (CCT) - 5 zone (dimm)
Alimentazione: 12-24VDC
Potenza: 480 watt @12VDC - 960 watt @24VDC
Uscite PWM: 5 x 8A (RGBWA) - 2 x 16A (dimm CCT se collegate in parallelo) - 1 x 40A (dimm se collegate in parallelo)
Frequenza operativa (PWM): da 500Hz a 30KHz
Tipologia segnale: cavo DMX512 - connettori RJ45 - connettori XLR (compatibile con Master standard DMX512, vedi prodotti correlati)
Portata segnale: 100 metri
Finitura prodotto: metallo
Regolazione fine colori: 5 canali (R - G - B - W - A) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile in ogni canale dal 0,1 al 100%
Multi-compatibilità: può funzionare con una vasta gamma di radiocomandi, pannelli a parete, consolle luci con lo standard DMX512
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Garanzia: 2 anni
Varie:
Note: Utilizzare un decoder DMX dedicato per ogni zona RGBWA da controllare. Nel caso di configurazione in sistemi dimmerabili e CCT, le uscite possono essere parallelate aumentando il carico massimo; assicurarsi che i canali DMX in ingresso siano opportunamente settati per tale configurazione.
DIMENSIONI:
CONNESSIONE:
Note: Connessione:
ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED RGBWA 5X8A CON COMANDO DA DMX512 A PWM:
MANUALE TECNICO:
Il convertitore CNTR-DMX512-PWM-5x8A è un ricevitore (decoder) da protocollo di comando DMX512 a 5 canali indipendenti con uscite PWM in tensione costante, gestisce e massimizza le prestazioni del sistema dimmerabile (1CH), dimmerabile CCT (2CH), sistema RGB (3CH), sistema RGBW (4CH) oppure RGBWA (5CH) ottimizzando i consumi energetici ed aumentandone la durata. CNTR-DMX512-PWM-5x8A può controllare strisce e faretti LED monocromatici bianchi dimmerabili, dimmerabili CCT, RGB, RGBW ed RGBWA oltre a qualsiasi corpo illuminante con ingressi di comando PWM 12-24VDC. E' compatibile con una vasta gamma di eleganti radiocomandi e pannelli a muro 502 e 503 e con l'universo DMX512. In base alla configurazione, il decoder DMX è dotato di entrambe le funzioni di regolazione della luminosità (dimmer), della temperatura e del colore RGBWA con 256 step per canale dal 0,1 al 100% della potenza attraverso il segnale di controllo DMX512. Dimmerazione PWM ad alta frequenza impostabile da 500Hz a 30KHz (30 livelli) per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori, risoluzione 8 o 16 bit regolabile e valori della curva di attenuazione settabile da lineare a logaritmica in vari livelli. Funzione bianco dinamico (nei sistemi dimmer CCT, RGBW e RGBWA). Supporta la funzionalità DMX512 RDM.
UTILIZZO:
E' possibile comandare direttamente in PWM strisce a LED, faretti ad incasso, segna-passi e proiettori RGB/RGBW/RGBWA a 12-24 volt con comando in PWM. Può essere comandato da qualsiasi Master DMX512 come mixer luci, consolle luci, computer con software luci, pannelli a parete per il controllo l'illuminazione e funzionanti con il segnale standard DMX512. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, sale di registrazione visiva, cinema e teatri e dove è necessario avere massima qualità di registrazione video senza l'effetto flickering derivato dalla dimmerazione dei corpi illuminanti. Le distanze massime tra le varie elettroniche possono essere di circa 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX). La scelta perfetta in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: CNTR-DMX512-PWM-5x8A
Tipologia: decoder professionale DMX512 RDM dimmer + dimmer CCT + RGB + RGBW + RGBWA con 5 uscite PWM tensione costante 12-24VDC
Dimensioni: 164mm x 73mm x H 38mm
Tecnologia: dimmer (1CH), dimmer CCT (2CH), RGB (3CH), RGBW (4CH), RGBWA (5CH) + funzione bianco dinamico
Canali DMX: 5
Zone comando: 1 zona (RGB - RGBW - RGBWA) - 2 zone (CCT) - 5 zone (dimm)
Alimentazione: 12-24VDC
Potenza: 480 watt @12VDC - 960 watt @24VDC
Uscite PWM: 5 x 8A (RGBWA) - 2 x 16A (dimm CCT se collegate in parallelo) - 1 x 40A (dimm se collegate in parallelo)
Frequenza operativa (PWM): da 500Hz a 30KHz
Tipologia segnale: cavo DMX512 - connettori RJ45 - connettori XLR (compatibile con Master standard DMX512, vedi prodotti correlati)
Portata segnale: 100 metri
Finitura prodotto: metallo
Regolazione fine colori: 5 canali (R - G - B - W - A) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile in ogni canale dal 0,1 al 100%
Multi-compatibilità: può funzionare con una vasta gamma di radiocomandi, pannelli a parete, consolle luci con lo standard DMX512
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Garanzia: 2 anni
Varie:
- Colori RGBWA (totale > 1000 miliardi di colori) colori RGBW (totale >4 miliardi di colori) - dimmer CCT (totale 65.000 livelli) - dimmer (totale 256 livelli).
- Funzione bianco dinamico (totale 50 milioni di livelli - dipendono dal Master DMX utilizzato).
- Accensione, spegnimento e regolazione dimmer indipendente per ognuno dei 5 canali R-G-B-W-A (256 livelli).
- Il bianco si controlla dal canale 'W', dal canale 'A' ed anche dalla somma 'R+G+B' (si controlla la tonalità del bianco anche in sistemi RGB).
- Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
- Ingressi ed uscite DMX via cavo, collegamento con morsetti, connettore RJ45, connettore XLR.
- Solidi connettori a vite per le uscite PWM.
- Funzione DMX512 RDM.
- Frequenza PWM in uscita settabile da 500HZ a 30KHZ (30 livelli) per eliminare l'effetto flickering (perfetto per riprese video come teatri e studi di registrazione televisiva).
- Valore curva dimmerazione settabile da lineare a logaritmica (positiva e negativa).
- Isolamento alimentazione galvanica.
- Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).
Note: Utilizzare un decoder DMX dedicato per ogni zona RGBWA da controllare. Nel caso di configurazione in sistemi dimmerabili e CCT, le uscite possono essere parallelate aumentando il carico massimo; assicurarsi che i canali DMX in ingresso siano opportunamente settati per tale configurazione.
DIMENSIONI:
CONNESSIONE:
Note: Connessione:
- Collegare 1-2-3-4-5 in sistemi RGBWA (1=R, 2=G, 3=B, 4=W, 5=A).
- Collegare 1-2-3-4 in sistemi RGBW (1=R, 2=G, 3=B, 4=W).
- Collegare 1-2-3 in sistemi RGB (1=R, 2=G, 3=B).
- Collegare 1-2 della zona 1 in sistemi CCT (1=WW, 2=CV), 3-4 della zona 2 (3=WW, 4=CV).
- Collegare 1 della zona 1 in sistemi dimmerabili (1=DIMM), 2 della zona 2 (2=DIMM), 3 della zona 3 (3=DIMM), 4 della zona 4 (4=DIMM), 5 della zona 5 (5=DIMM).
ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED RGBWA 5X8A CON COMANDO DA DMX512 A PWM:
MANUALE TECNICO:
CONVERTITORE DI SEGNALE DMX512 IN PWM A 5 CANALI DI USCITA 5x8A PWM 12-24VDC - DMX RECEIVER DECODER
W.ELEGANCE DIMM Z4 (DMX) US (W.ELEGANCE DIMM Z4 (DMX) US)
DESCRIZIONE:
Il touch panel W.Elegance DIMM Z4 (DMX) è un controller Master a 4 zone (4 aree) per scatole ad incasso 503, con protocollo di comando DMX512 e massimizza le prestazioni del tuo sistema dimmer (1CH) ottimizzando i consumi energetici ed aumentandone la durata. Elevata precisione nella dimmerazione in 256 livelli di regolazione da 0,1 a 100% della potenza. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità. Retroilluminazione con sensore crepuscolare "find in the dark".
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi, wall washer e proiettori dimmerabili. Ogni zona viene controllata dal W.Elegance DIMM Z4 e gestita da ricevitori DMX. Multi-compatibilità con possibilità di essere abbinato a ricevitori DMX con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. Grazie al comando via cavo DMX si ha una maggiore stabilità e portata del segnale rispetto sistemi wireless. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: W.Elegance DIMM Z4 (DMX)
Tipologia: touch panel DMX professionale dimmer a 4 zone.
Dimensioni: 75mm x 120mm x H 29,2mm (standard 503)
Tecnologia: On, Off + Dimmer 1CH
Zone comando: 4 zone
Scene cromatiche: no
Alimentazione: 12-24VDC
Uscite: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Tipologia segnale: via cavo
Portata segnale: 100 metri
Finitura prodotto: plexiglas lucido con trattamento antigraffio. Sfondo nero.
Funzione bianco dinamico: no
Regolazione veloce luminosità: si, a sfioramento touch
Regolazione fine luminosità: regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma di ricevitori DMX.
Certificazione: CE - RoHS - FCC - UL - TUV
Varie:
Note: Utilizzare un ricevitore dedicato DMX (es: codice CNTR-RGBW-DMX) per ogni zona da controllare. Possibilità di abbinamenti multipli.
ESEMPIO SISTEMA DI COLLEGAMENTO:
Il touch panel W.Elegance DIMM Z4 (DMX) è un controller Master a 4 zone (4 aree) per scatole ad incasso 503, con protocollo di comando DMX512 e massimizza le prestazioni del tuo sistema dimmer (1CH) ottimizzando i consumi energetici ed aumentandone la durata. Elevata precisione nella dimmerazione in 256 livelli di regolazione da 0,1 a 100% della potenza. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità. Retroilluminazione con sensore crepuscolare "find in the dark".
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi, wall washer e proiettori dimmerabili. Ogni zona viene controllata dal W.Elegance DIMM Z4 e gestita da ricevitori DMX. Multi-compatibilità con possibilità di essere abbinato a ricevitori DMX con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. Grazie al comando via cavo DMX si ha una maggiore stabilità e portata del segnale rispetto sistemi wireless. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: W.Elegance DIMM Z4 (DMX)
Tipologia: touch panel DMX professionale dimmer a 4 zone.
Dimensioni: 75mm x 120mm x H 29,2mm (standard 503)
Tecnologia: On, Off + Dimmer 1CH
Zone comando: 4 zone
Scene cromatiche: no
Alimentazione: 12-24VDC
Uscite: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Tipologia segnale: via cavo
Portata segnale: 100 metri
Finitura prodotto: plexiglas lucido con trattamento antigraffio. Sfondo nero.
Funzione bianco dinamico: no
Regolazione veloce luminosità: si, a sfioramento touch
Regolazione fine luminosità: regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma di ricevitori DMX.
Certificazione: CE - RoHS - FCC - UL - TUV
Varie:
- Accensione, spegnimento e 256 livelli di regolazione dimmer indipendente per ogni zona.
- Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
- Funzione di memorizzazione ultimo stato della scena cromatica.
- Accensione e spegnimento soft.
- Retroilluminazione colore bianco con funzione "find in the dark".
- Completo di supporto per il fissaggio nella scatola a muro 503.
- Disponibile nei formatti 502 e 503.
Note: Utilizzare un ricevitore dedicato DMX (es: codice CNTR-RGBW-DMX) per ogni zona da controllare. Possibilità di abbinamenti multipli.
ESEMPIO SISTEMA DI COLLEGAMENTO:
CONTROLLER TOUCH PANEL A MURO 503 DIMMER 4 ZONE USCITE DMX
W.ELEGANCE RGBW Z1 (DMX) IT (W.ELEGANCE RGBW Z1 (DMX) IT)
DESCRIZIONE:
Il touch panel W.Elegance RGBW Z1 (DMX) è un controller professionale a 1 zona (1 area) per scatole ad incasso 503, con uscite DMX512 e massimizza le prestazioni del sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. Numerose sequenze pre-programmate, con cicli selezionabili da 2 a 512 secondi. Possibilità di salvare 4 scene cromatiche. Il controller è dotato di entrambe le funzioni di regolazione dimmer, della temperatura del bianco e del colore RGBW. Comoda funzione della selezione del bianco dinamico attraverso 'ruota color touch' suddiviso in 512 livelli e regolazione accurata del bianco dinamico attraverso i pulsanti W+R, W+G, W+B oppure sommando le componenti cromatiche W+R+G, W+G+B, W+B+R ottenendo fino a 50 milioni di gradazioni differenti della temperatura del bianco. Le totali combinazioni cromatiche colorate più il bianco dinamico sono oltre i 4 miliardi grazie all'elevata precisione nella dimmerazione regolabile in 256 livelli a canale (R, G, B, W) controllabili indipendentemente. Perfetta la dimmerazione della luminosità dal 0,1 al 100% della potenza, sia generale nella cromaticità impostata, sia indipendente nei 4 canali (R, G, B, W) ottenendo il massimo controllo della luminosità e delle cromaticità dal sistema di illuminazione. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Accensione e spegnimento soft per un maggiore confort visivo.
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi, wall washer e proiettori RGB/RGBW ed altre automazioni con il comando DMX512. Il sistema viene controllato dal W.Elegance RGBW Z1 (DMX) e gestita da ricevitori DMX. Multi-compatibilità con possibilità di essere abbinato a ricevitori DMX con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. Grazie al comando via cavo DMX si ha una maggiore stabilità e portata del segnale rispetto sistemi wireless. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: W.Elegance RGBW Z1 (DMX)
Tipologia: touch panel master DMX512 professionale RGB/RGBW a 1 zona + 4 scene
Dimensioni: 120mm x 80mm x H 29,2mm (standard 503)
Tecnologia: DMX 512 cablato, RGBW 4CH + funzione bianco dinamico
Zone comando: 1 zona
Scene cromatiche: 4 memorizzabili
Alimentazione: 12-24VDC
Potenza assorbita: <0,5 watt
Uscite: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Tipologia segnale: via cavo
Portata segnale: 100 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo nero
Funzione bianco dinamico: si, da ruota color (512 livelli) e da pulsanti R-G-B-W (50 milioni di livelli).
Regolazione veloce colori: ruota color touch
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
Note: Utilizzare un ricevitore dedicato DMX (es: codice CNTR-RGBW-DMX) per ogni zona da controllare. Possibilità di abbinamenti multipli. Azionamento in sincro.
DIMENSIONI:
FUNZIONI:
MONTAGGIO:
COLLEGAMENTI LATO POSTERIORE:
ASSOCIAZIONE TRA TOUCH PANEL E RICEVITORE DMX512:
CANCELLAZIONE / RESET ASSOCIAZIONE:
Reimpostare l'indirizzo di associazione nel ricevitore RGBW DMX.
ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE RGBW SERIE (DMX); COMANDO CABLATO VERSO I RICEVITORI DMX:
Il touch panel W.Elegance RGBW Z1 (DMX) è un controller professionale a 1 zona (1 area) per scatole ad incasso 503, con uscite DMX512 e massimizza le prestazioni del sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. Numerose sequenze pre-programmate, con cicli selezionabili da 2 a 512 secondi. Possibilità di salvare 4 scene cromatiche. Il controller è dotato di entrambe le funzioni di regolazione dimmer, della temperatura del bianco e del colore RGBW. Comoda funzione della selezione del bianco dinamico attraverso 'ruota color touch' suddiviso in 512 livelli e regolazione accurata del bianco dinamico attraverso i pulsanti W+R, W+G, W+B oppure sommando le componenti cromatiche W+R+G, W+G+B, W+B+R ottenendo fino a 50 milioni di gradazioni differenti della temperatura del bianco. Le totali combinazioni cromatiche colorate più il bianco dinamico sono oltre i 4 miliardi grazie all'elevata precisione nella dimmerazione regolabile in 256 livelli a canale (R, G, B, W) controllabili indipendentemente. Perfetta la dimmerazione della luminosità dal 0,1 al 100% della potenza, sia generale nella cromaticità impostata, sia indipendente nei 4 canali (R, G, B, W) ottenendo il massimo controllo della luminosità e delle cromaticità dal sistema di illuminazione. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Accensione e spegnimento soft per un maggiore confort visivo.
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi, wall washer e proiettori RGB/RGBW ed altre automazioni con il comando DMX512. Il sistema viene controllato dal W.Elegance RGBW Z1 (DMX) e gestita da ricevitori DMX. Multi-compatibilità con possibilità di essere abbinato a ricevitori DMX con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. Grazie al comando via cavo DMX si ha una maggiore stabilità e portata del segnale rispetto sistemi wireless. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: W.Elegance RGBW Z1 (DMX)
Tipologia: touch panel master DMX512 professionale RGB/RGBW a 1 zona + 4 scene
Dimensioni: 120mm x 80mm x H 29,2mm (standard 503)
Tecnologia: DMX 512 cablato, RGBW 4CH + funzione bianco dinamico
Zone comando: 1 zona
Scene cromatiche: 4 memorizzabili
Alimentazione: 12-24VDC
Potenza assorbita: <0,5 watt
Uscite: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Tipologia segnale: via cavo
Portata segnale: 100 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo nero
Funzione bianco dinamico: si, da ruota color (512 livelli) e da pulsanti R-G-B-W (50 milioni di livelli).
Regolazione veloce colori: ruota color touch
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
- Colori RGBW (totale >4 miliardi di colori).
- Funzione bianco dinamico (totale 50 milioni di livelli).
- Accensione, spegnimento e regolazione dimmer generale + regolazione indipendente nei 4 canali (totale 65.000 livelli).
- Accensione, spegnimento e regolazione dimmer indipendente per ognuno dei 4 canali R-G-B-W (256 livelli).
- Il bianco si controlla dal canale 'W' ed anche dalla somma 'R+G+B' (si controlla la tonalità del bianco anche in sistemi RGB).
- Regolazione cromatica veloce e fine.
- Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
- Ampia regolazione tempi sequenze luminose pre-programmate da 2 a 512 secondi.
- Comando standard DMX512 cablato, ottima integrazione e soluzione in sistemi DMX e dove sono presenti elevate interferenze RF.
- Tecnologia multi-point modulare (servono ricevitori DMX/RDM e/o Airnet).
- Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori e modulo wifi converter (vedi prodotti correlati).
- Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori.
- Accensione e spegnimento soft.
- Retroilluminazione colore rosso-blu.
- Completo di supporto per il fissaggio nella scatola a muro 503.
- Disponibile nei formatti 502 e 503.
- Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).
Note: Utilizzare un ricevitore dedicato DMX (es: codice CNTR-RGBW-DMX) per ogni zona da controllare. Possibilità di abbinamenti multipli. Azionamento in sincro.
DIMENSIONI:
FUNZIONI:
MONTAGGIO:
COLLEGAMENTI LATO POSTERIORE:
ASSOCIAZIONE TRA TOUCH PANEL E RICEVITORE DMX512:
- Dare alimentazione al ricevitore RGBW DMX e settare l'indirizzo 001.
- Dare alimentazione al touch panel.
- Accendere il touch panel.
- Sistema configurato.
CANCELLAZIONE / RESET ASSOCIAZIONE:
Reimpostare l'indirizzo di associazione nel ricevitore RGBW DMX.
ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE RGBW SERIE (DMX); COMANDO CABLATO VERSO I RICEVITORI DMX:
CONTROLLER TOUCH PANEL A MURO 503 RGBW 1 ZONA USCITE DMX512
W.ELEGANCE DIMM Z2 (DMX) IT (W.ELEGANCE DIMM Z2 (DMX) IT)
DESCRIZIONE:
Il touch panel W.Elegance DIMM Z2 (DMX) è un controller Master a 2 zone (2 aree) per scatole ad incasso 503, con protocollo di comando DMX512 e massimizza le prestazioni del tuo sistema dimmer (1CH) ottimizzando i consumi energetici ed aumentandone la durata. Elevata precisione nella dimmerazione in 256 livelli di regolazione da 0,1 a 100% della potenza. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità. Retroilluminazione con sensore crepuscolare "find in the dark".
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi, wall washer e proiettori dimmerabili. Ogni zona viene controllata dal W.Elegance DIMM Z2 e gestita da ricevitori DMX. Multi-compatibilità con possibilità di essere abbinato a ricevitori DMX con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. Grazie al comando via cavo DMX si ha una maggiore stabilità e portata del segnale rispetto sistemi wireless. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: W.Elegance DIMM Z2 (DMX)
Tipologia: touch panel DMX professionale dimmer a 2 zone.
Dimensioni: 120mm x 80mm x H 29,2mm (standard 503)
Tecnologia: On, Off + Dimmer 1CH
Zone comando: 2 zone
Scene cromatiche: no
Alimentazione: 12-24VDC
Uscite: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Tipologia segnale: via cavo
Portata segnale: 100 metri
Finitura prodotto: plexiglas lucido con trattamento antigraffio. Sfondo bianco.
Funzione bianco dinamico: no
Regolazione veloce luminosità: si, a sfioramento touch
Regolazione fine luminosità: regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma di ricevitori DMX.
Certificazione: CE - RoHS - FCC - UL - TUV
Varie:
Note: Utilizzare un ricevitore dedicato DMX (es: codice CNTR-RGBW-DMX) per ogni zona da controllare. Possibilità di abbinamenti multipli.
ESEMPIO SISTEMA DI COLLEGAMENTO:
Il touch panel W.Elegance DIMM Z2 (DMX) è un controller Master a 2 zone (2 aree) per scatole ad incasso 503, con protocollo di comando DMX512 e massimizza le prestazioni del tuo sistema dimmer (1CH) ottimizzando i consumi energetici ed aumentandone la durata. Elevata precisione nella dimmerazione in 256 livelli di regolazione da 0,1 a 100% della potenza. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità. Retroilluminazione con sensore crepuscolare "find in the dark".
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi, wall washer e proiettori dimmerabili. Ogni zona viene controllata dal W.Elegance DIMM Z2 e gestita da ricevitori DMX. Multi-compatibilità con possibilità di essere abbinato a ricevitori DMX con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. Grazie al comando via cavo DMX si ha una maggiore stabilità e portata del segnale rispetto sistemi wireless. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: W.Elegance DIMM Z2 (DMX)
Tipologia: touch panel DMX professionale dimmer a 2 zone.
Dimensioni: 120mm x 80mm x H 29,2mm (standard 503)
Tecnologia: On, Off + Dimmer 1CH
Zone comando: 2 zone
Scene cromatiche: no
Alimentazione: 12-24VDC
Uscite: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Tipologia segnale: via cavo
Portata segnale: 100 metri
Finitura prodotto: plexiglas lucido con trattamento antigraffio. Sfondo bianco.
Funzione bianco dinamico: no
Regolazione veloce luminosità: si, a sfioramento touch
Regolazione fine luminosità: regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma di ricevitori DMX.
Certificazione: CE - RoHS - FCC - UL - TUV
Varie:
- Accensione, spegnimento e 256 livelli di regolazione dimmer indipendente per ogni zona.
- Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
- Funzione di memorizzazione ultimo stato della scena cromatica.
- Accensione e spegnimento soft.
- Retroilluminazione colore bianco con funzione "find in the dark".
- Completo di supporto per il fissaggio nella scatola a muro 503.
- Disponibile nei formatti 502 e 503.
Note: Utilizzare un ricevitore dedicato DMX (es: codice CNTR-RGBW-DMX) per ogni zona da controllare. Possibilità di abbinamenti multipli.
ESEMPIO SISTEMA DI COLLEGAMENTO:
CONTROLLER TOUCH PANEL A MURO 503 DIMMER 2 ZONE USCITE DMX
CNTR-DMX512-PWM-RGBW-700 (CNTR-DMX512-PWM-RGBW-700)
DESCRIZIONE:
Il convertitore CNTR-DMX512-PWM-RGBW-700 è un ricevitore (decoder) da protocollo di comando DMX512 a uscite PWM con corrente costante 700mA in ognuno dei 4 canali, gestisce e massimizza le prestazioni del tuo sistema dimmerabile (1CH), dimmerabile CCT (2CH), sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. CNTR-RGBW-Master & Slave 350 ha 4CH con uscite PWM a corrente costante, e può controllare faretti, proiettori, flat panel, segna passi led monocromatici bianchi dimmerabili, dimmerabili CCT, RGB ed RGBW che lavorano in corrente costante. Indirizzo DMX settabile con pulsanti di programmazione e visualizzazione su display. Elevata precisione nella dimmerazione in 256 livelli di regolazione da 0,1 a 100% della potenza attraverso il segnale di controllo DMX512. Il controller è dotato di entrambe le funzioni di regolazione della temperatura, dimmer e del colore RGBW.
UTILIZZO:
E' possibile comandare direttamente in PWM strisce a led, faretti ad incasso, segna-passi e proiettori RGB/RGBW a 12-36 volt con comando in PWM. Può essere comandato da qualsiasi Master DMX512 come mixer luci, consolle luci, computer con software luci, touch panel per il controllo l'illuminazione e funzionanti con il segnale standard DMX512. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di circa 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: CNTR-DMX512-PWM-RGBW-700
Tipologia: convertitore di segnale DMX512 in PWM a 4 canali di uscita corrente costante 4CH x 700mA - DMX Receiver
Dimensioni: 178,9mm x 45,5mm x H 18,6mm
Tecnologia: 4CH + funzione bianco dinamico
Alimentazione: 12-24-36VDC
Potenza: 33,6W - 100,8W
Uscite: 4 x 700mA (RGBW) - 2 x 1400mA (dimm CCT) - 1 x 2800mA (dimm) - corrente costante
Tipologia segnale ingresso: cavo DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Portata segnale ricezione: 100 metri
Finitura prodotto: PVC
Funzione bianco dinamico: si
Dimmer: si
Certificazione: CE - RoHS - FCC - UL - TUV
Varie:
Note: Utilizzare un ricevitore dedicato DMX per ogni zona RGBW da controllare.
ESEMPIO DI COLLEGAMENTO:
Il convertitore CNTR-DMX512-PWM-RGBW-700 è un ricevitore (decoder) da protocollo di comando DMX512 a uscite PWM con corrente costante 700mA in ognuno dei 4 canali, gestisce e massimizza le prestazioni del tuo sistema dimmerabile (1CH), dimmerabile CCT (2CH), sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. CNTR-RGBW-Master & Slave 350 ha 4CH con uscite PWM a corrente costante, e può controllare faretti, proiettori, flat panel, segna passi led monocromatici bianchi dimmerabili, dimmerabili CCT, RGB ed RGBW che lavorano in corrente costante. Indirizzo DMX settabile con pulsanti di programmazione e visualizzazione su display. Elevata precisione nella dimmerazione in 256 livelli di regolazione da 0,1 a 100% della potenza attraverso il segnale di controllo DMX512. Il controller è dotato di entrambe le funzioni di regolazione della temperatura, dimmer e del colore RGBW.
UTILIZZO:
E' possibile comandare direttamente in PWM strisce a led, faretti ad incasso, segna-passi e proiettori RGB/RGBW a 12-36 volt con comando in PWM. Può essere comandato da qualsiasi Master DMX512 come mixer luci, consolle luci, computer con software luci, touch panel per il controllo l'illuminazione e funzionanti con il segnale standard DMX512. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di circa 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: CNTR-DMX512-PWM-RGBW-700
Tipologia: convertitore di segnale DMX512 in PWM a 4 canali di uscita corrente costante 4CH x 700mA - DMX Receiver
Dimensioni: 178,9mm x 45,5mm x H 18,6mm
Tecnologia: 4CH + funzione bianco dinamico
Alimentazione: 12-24-36VDC
Potenza: 33,6W - 100,8W
Uscite: 4 x 700mA (RGBW) - 2 x 1400mA (dimm CCT) - 1 x 2800mA (dimm) - corrente costante
Tipologia segnale ingresso: cavo DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Portata segnale ricezione: 100 metri
Finitura prodotto: PVC
Funzione bianco dinamico: si
Dimmer: si
Certificazione: CE - RoHS - FCC - UL - TUV
Varie:
- Ingresso di comando DMX via cavo, collegamento con morsetti.
- Solidi connettori a vite per le uscite PWM.
- Configurazione veloce indirizzo DMX attraverso i pulsanti di settaggio e display digitale.
- Accensione, spegnimento e 256 livelli di regolazione dimmer indipendente per ognuno dei 4 canali R-G-B-W.
- Perfetto per sistemi RGBW, RGB, CCT e dimmerabili monocromatici.
- Funzione di memorizzazione ultimo stato della scena cromatica.
Note: Utilizzare un ricevitore dedicato DMX per ogni zona RGBW da controllare.
ESEMPIO DI COLLEGAMENTO:
CONVERTITORE DI SEGNALE DMX512 IN PWM A 4 CANALI DI USCITA 4x700mA PWM 12-24VDC - DMX RECEIVER DECODER - USCITE CORRENTE CONSTANTE 700mA
W.ELEGANCE RGBW Z1 (DMX) US (W.ELEGANCE RGBW Z1 (DMX) US)
DESCRIZIONE:
Il touch panel W.Elegance RGBW Z1 (DMX) è un controller professionale a 1 zona (1 area) per scatole ad incasso 503, con uscite DMX512 e massimizza le prestazioni del sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. Numerose sequenze pre-programmate, con cicli selezionabili da 2 a 512 secondi. Possibilità di salvare 3 scene cromatiche. Comoda funzione della selezione del bianco dinamico attraverso un pulsante diretto suddiviso in 3 livelli (bianco caldo - neutro - freddo), selezione veloce bianco dinamico attraverso 'ruota color touch' suddiviso in 512 livelli, regolazione accurata del bianco dinamico attraverso i pulsanti W+R, W+G, W+B oppure sommando le componenti cromatiche W+R+G, W+G+B, W+B+R ottenendo fino a 50 milioni di gradazioni differenti della temperatura del bianco. Le totali combinazioni cromatiche colorate più il bianco dinamico sono oltre i 4 miliardi grazie all'elevata precisione nella dimmerazione regolabile in 256 livelli a canale (R, G, B, W) controllabili indipendentemente. Perfetta la dimmerazione della luminosità dal 0,1 al 100% della potenza, sia generale nella cromaticità impostata, sia indipendente nei 4 canali (R, G, B, W) ottenendo il massimo controllo della luminosità e delle cromaticità dal sistema di illuminazione. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Accensione e spegnimento soft per un maggiore confort visivo.
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi, wall washer e proiettori RGB/RGBW ed altre automazioni con il comando DMX512. Il sistema viene controllato dal W.Elegance RGBW Z1 (DMX) e gestita da ricevitori DMX. Multi-compatibilità con possibilità di essere abbinato a ricevitori DMX con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. Grazie al comando via cavo DMX si ha una maggiore stabilità e portata del segnale rispetto sistemi wireless. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: W.Elegance RGBW Z1 (DMX)
Tipologia: touch panel master DMX512 professionale RGB/RGBW a 1 zona + 4 scene
Dimensioni: 75mm x 120mm x H 29,2mm (standard 503)
Tecnologia: RGBW 4CH + funzione bianco dinamico
Zone comando: 1 zona
Scene cromatiche: 3 scene memorizzabili
Alimentazione: 12-24VDC
Uscite: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Tipologia segnale: via cavo
Portata segnale: 100 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo nero
Funzione bianco dinamico: si, direttamente da pulsante in 3 livelli (bianco caldo - neutro - freddo), da ruota color (512 livelli) e da pulsanti R-G-B-W (50 milioni di livelli).
Regolazione veloce colori: ruota color touch
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma di ricevitori DMX
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
Note: Utilizzare un ricevitore dedicato DMX (es: codice CNTR-RGBW-DMX) per ogni zona da controllare. Possibilità di abbinamenti multipli. Azionamento in sincro.
DIMENSIONI:
FUNZIONI:
MONTAGGIO:
COLLEGAMENTI LATO POSTERIORE:
ASSOCIAZIONE TRA TOUCH PANEL E RICEVITORE DMX512:
CANCELLAZIONE / RESET ASSOCIAZIONE:
Reimpostare l'indirizzo di associazione nel ricevitore RGBW DMX.
ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE RGBW SERIE (DMX); COMANDO CABLATO VERSO I RICEVITORI DMX:
Il touch panel W.Elegance RGBW Z1 (DMX) è un controller professionale a 1 zona (1 area) per scatole ad incasso 503, con uscite DMX512 e massimizza le prestazioni del sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. Numerose sequenze pre-programmate, con cicli selezionabili da 2 a 512 secondi. Possibilità di salvare 3 scene cromatiche. Comoda funzione della selezione del bianco dinamico attraverso un pulsante diretto suddiviso in 3 livelli (bianco caldo - neutro - freddo), selezione veloce bianco dinamico attraverso 'ruota color touch' suddiviso in 512 livelli, regolazione accurata del bianco dinamico attraverso i pulsanti W+R, W+G, W+B oppure sommando le componenti cromatiche W+R+G, W+G+B, W+B+R ottenendo fino a 50 milioni di gradazioni differenti della temperatura del bianco. Le totali combinazioni cromatiche colorate più il bianco dinamico sono oltre i 4 miliardi grazie all'elevata precisione nella dimmerazione regolabile in 256 livelli a canale (R, G, B, W) controllabili indipendentemente. Perfetta la dimmerazione della luminosità dal 0,1 al 100% della potenza, sia generale nella cromaticità impostata, sia indipendente nei 4 canali (R, G, B, W) ottenendo il massimo controllo della luminosità e delle cromaticità dal sistema di illuminazione. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Accensione e spegnimento soft per un maggiore confort visivo.
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi, wall washer e proiettori RGB/RGBW ed altre automazioni con il comando DMX512. Il sistema viene controllato dal W.Elegance RGBW Z1 (DMX) e gestita da ricevitori DMX. Multi-compatibilità con possibilità di essere abbinato a ricevitori DMX con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. Grazie al comando via cavo DMX si ha una maggiore stabilità e portata del segnale rispetto sistemi wireless. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: W.Elegance RGBW Z1 (DMX)
Tipologia: touch panel master DMX512 professionale RGB/RGBW a 1 zona + 4 scene
Dimensioni: 75mm x 120mm x H 29,2mm (standard 503)
Tecnologia: RGBW 4CH + funzione bianco dinamico
Zone comando: 1 zona
Scene cromatiche: 3 scene memorizzabili
Alimentazione: 12-24VDC
Uscite: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Tipologia segnale: via cavo
Portata segnale: 100 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo nero
Funzione bianco dinamico: si, direttamente da pulsante in 3 livelli (bianco caldo - neutro - freddo), da ruota color (512 livelli) e da pulsanti R-G-B-W (50 milioni di livelli).
Regolazione veloce colori: ruota color touch
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma di ricevitori DMX
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
- Colori RGBW (totale >4 miliardi di colori).
- Funzione bianco dinamico (totale 50 milioni di livelli).
- Accensione, spegnimento e regolazione dimmer generale + regolazione indipendente nei 4 canali (totale 65.000 livelli).
- Accensione, spegnimento e regolazione dimmer indipendente per ognuno dei 4 canali R-G-B-W (256 livelli).
- Il bianco si controlla dal canale 'W' ed anche dalla somma 'R+G+B' (si controlla la tonalità del bianco anche in sistemi RGB).
- Regolazione cromatica veloce e fine.
- Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
- Ampia regolazione tempi sequenze luminose pre-programmate da 2 a 512 secondi.
- Comando standard DMX512 cablato, ottima integrazione e soluzione in sistemi DMX e dove sono presenti elevate interferenze RF.
- Tecnologia multi-point modulare RF wireless e wifi ready (servono ricevitori DMX/RDM e/o Airnet).
- Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori e modulo wifi converter (vedi prodotti correlati).
- Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori.
- Accensione e spegnimento soft.
- Retroilluminazione colore rosso-blu.
- Completo di supporto per il fissaggio nella scatola a muro 503.
- Disponibile nei formatti 502 e 503.
- Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).
Note: Utilizzare un ricevitore dedicato DMX (es: codice CNTR-RGBW-DMX) per ogni zona da controllare. Possibilità di abbinamenti multipli. Azionamento in sincro.
DIMENSIONI:
FUNZIONI:
MONTAGGIO:
COLLEGAMENTI LATO POSTERIORE:
ASSOCIAZIONE TRA TOUCH PANEL E RICEVITORE DMX512:
- Dare alimentazione al ricevitore RGBW DMX e settare l'indirizzo 001.
- Dare alimentazione al touch panel.
- Accendere il touch panel.
- Sistema configurato.
CANCELLAZIONE / RESET ASSOCIAZIONE:
Reimpostare l'indirizzo di associazione nel ricevitore RGBW DMX.
ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE RGBW SERIE (DMX); COMANDO CABLATO VERSO I RICEVITORI DMX:
CONTROLLER TOUCH PANEL A MURO 503 RGBW 1 ZONA USCITE DMX
W.ELEGANCE TEK DIMM Z4 (DMX) IT (W.ELEGANCE TEK DIMM Z4 (DMX) IT)
DESCRIZIONE:
Il touch panel W.Elegance Tek DIMM Z4 (DMX) è un controller Master a 4 zone (4 aree) per scatole ad incasso 503, con protocollo di comando DMX512 e massimizza le prestazioni del tuo sistema dimmer (1CH) ottimizzando i consumi energetici ed aumentandone la durata. Possibilità di salvare 3 scene cromatiche. Elevata precisione nella dimmerazione in 256 livelli di regolazione da 0,1 a 100% della potenza. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità. Retroilluminazione con sensore crepuscolare "find in the dark".
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi, wall washer e proiettori dimmerabili. Ogni zona viene controllata dal W.Elegance Tek DIMM Z4 e gestita da ricevitori DMX. Multi-compatibilità con possibilità di essere abbinato a ricevitori DMX con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. Grazie al comando via cavo DMX si ha una maggiore stabilità e portata del segnale rispetto sistemi wireless. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: W.Elegance Tek DIMM Z4 (DMX)
Tipologia: touch panel DMX professionale dimmer a 4 zone + 3 scene.
Dimensioni: 120mm x 80mm x H 29,2mm (standard 503)
Tecnologia: On, Off + Dimmer 1CH
Zone comando: 4 zone
Scene cromatiche: 3 scene
Alimentazione: 12-24VDC
Uscite: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Tipologia segnale: via cavo
Portata segnale: 100 metri
Finitura prodotto: plexiglas lucido con trattamento antigraffio. Sfondo bianco.
Funzione bianco dinamico: no
Regolazione veloce luminosità: si, a sfioramento touch
Regolazione fine luminosità: regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma di ricevitori DMX.
Certificazione: CE - RoHS - FCC - UL - TUV
Varie:
Note: Utilizzare un ricevitore dedicato DMX (es: codice CNTR-RGBW-DMX) per ogni zona da controllare. Possibilità di abbinamenti multipli.
ESEMPIO SISTEMA DI COLLEGAMENTO:
Il touch panel W.Elegance Tek DIMM Z4 (DMX) è un controller Master a 4 zone (4 aree) per scatole ad incasso 503, con protocollo di comando DMX512 e massimizza le prestazioni del tuo sistema dimmer (1CH) ottimizzando i consumi energetici ed aumentandone la durata. Possibilità di salvare 3 scene cromatiche. Elevata precisione nella dimmerazione in 256 livelli di regolazione da 0,1 a 100% della potenza. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità. Retroilluminazione con sensore crepuscolare "find in the dark".
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi, wall washer e proiettori dimmerabili. Ogni zona viene controllata dal W.Elegance Tek DIMM Z4 e gestita da ricevitori DMX. Multi-compatibilità con possibilità di essere abbinato a ricevitori DMX con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. Grazie al comando via cavo DMX si ha una maggiore stabilità e portata del segnale rispetto sistemi wireless. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: W.Elegance Tek DIMM Z4 (DMX)
Tipologia: touch panel DMX professionale dimmer a 4 zone + 3 scene.
Dimensioni: 120mm x 80mm x H 29,2mm (standard 503)
Tecnologia: On, Off + Dimmer 1CH
Zone comando: 4 zone
Scene cromatiche: 3 scene
Alimentazione: 12-24VDC
Uscite: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Tipologia segnale: via cavo
Portata segnale: 100 metri
Finitura prodotto: plexiglas lucido con trattamento antigraffio. Sfondo bianco.
Funzione bianco dinamico: no
Regolazione veloce luminosità: si, a sfioramento touch
Regolazione fine luminosità: regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma di ricevitori DMX.
Certificazione: CE - RoHS - FCC - UL - TUV
Varie:
- Accensione, spegnimento e 256 livelli di regolazione dimmer indipendente per ogni zona.
- Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
- Funzione di memorizzazione ultimo stato della scena cromatica.
- Accensione e spegnimento soft.
- Retroilluminazione colore bianco con funzione "find in the dark".
- Completo di supporto per il fissaggio nella scatola a muro 503.
- Disponibile nei formatti 502 e 503.
Note: Utilizzare un ricevitore dedicato DMX (es: codice CNTR-RGBW-DMX) per ogni zona da controllare. Possibilità di abbinamenti multipli.
ESEMPIO SISTEMA DI COLLEGAMENTO:
CONTROLLER TOUCH PANEL A MURO 503 DIMMER 4 ZONE USCITE DMX
W.ELEGANCE TEK DIMM Z4 (DMX) UK (W.ELEGANCE TEK DIMM Z4 (DMX) UK)
DESCRIZIONE:
Il touch panel W.Elegance Tek DIMM Z4 (DMX) è un controller Master a 4 zone (4 aree) per scatole ad incasso 502, con protocollo di comando DMX512 e massimizza le prestazioni del tuo sistema dimmer (1CH) ottimizzando i consumi energetici ed aumentandone la durata. Possibilità di salvare 3 scene cromatiche. Elevata precisione nella dimmerazione in 256 livelli di regolazione da 0,1 a 100% della potenza. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità. Retroilluminazione con sensore crepuscolare "find in the dark".
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi, wall washer e proiettori dimmerabili. Ogni zona viene controllata dal W.Elegance Tek DIMM Z4 e gestita da ricevitori DMX. Multi-compatibilità con possibilità di essere abbinato a ricevitori DMX con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. Grazie al comando via cavo DMX si ha una maggiore stabilità e portata del segnale rispetto sistemi wireless. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: W.Elegance Tek DIMM Z4 (DMX)
Tipologia: touch panel DMX professionale dimmer a 4 zone + 3 scene.
Dimensioni: 86mm x 86mm x H 29,2mm (standard 502)
Tecnologia: On, Off + Dimmer 1CH
Zone comando: 4 zone
Scene cromatiche: 3 scene
Alimentazione: 12-24VDC
Uscite: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Tipologia segnale: via cavo
Portata segnale: 100 metri
Finitura prodotto: plexiglas lucido con trattamento antigraffio. Sfondo nero.
Funzione bianco dinamico: no
Regolazione veloce luminosità: si, a sfioramento touch
Regolazione fine luminosità: regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma di ricevitori DMX.
Certificazione: CE - RoHS - FCC - UL - TUV
Varie:
Note: Utilizzare un ricevitore dedicato DMX (es: codice CNTR-RGBW-DMX) per ogni zona da controllare. Possibilità di abbinamenti multipli.
ESEMPIO SISTEMA DI COLLEGAMENTO:
Il touch panel W.Elegance Tek DIMM Z4 (DMX) è un controller Master a 4 zone (4 aree) per scatole ad incasso 502, con protocollo di comando DMX512 e massimizza le prestazioni del tuo sistema dimmer (1CH) ottimizzando i consumi energetici ed aumentandone la durata. Possibilità di salvare 3 scene cromatiche. Elevata precisione nella dimmerazione in 256 livelli di regolazione da 0,1 a 100% della potenza. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità. Retroilluminazione con sensore crepuscolare "find in the dark".
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi, wall washer e proiettori dimmerabili. Ogni zona viene controllata dal W.Elegance Tek DIMM Z4 e gestita da ricevitori DMX. Multi-compatibilità con possibilità di essere abbinato a ricevitori DMX con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. Grazie al comando via cavo DMX si ha una maggiore stabilità e portata del segnale rispetto sistemi wireless. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: W.Elegance Tek DIMM Z4 (DMX)
Tipologia: touch panel DMX professionale dimmer a 4 zone + 3 scene.
Dimensioni: 86mm x 86mm x H 29,2mm (standard 502)
Tecnologia: On, Off + Dimmer 1CH
Zone comando: 4 zone
Scene cromatiche: 3 scene
Alimentazione: 12-24VDC
Uscite: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Tipologia segnale: via cavo
Portata segnale: 100 metri
Finitura prodotto: plexiglas lucido con trattamento antigraffio. Sfondo nero.
Funzione bianco dinamico: no
Regolazione veloce luminosità: si, a sfioramento touch
Regolazione fine luminosità: regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma di ricevitori DMX.
Certificazione: CE - RoHS - FCC - UL - TUV
Varie:
- Accensione, spegnimento e 256 livelli di regolazione dimmer indipendente per ogni zona.
- Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
- Funzione di memorizzazione ultimo stato della scena cromatica.
- Accensione e spegnimento soft.
- Retroilluminazione colore bianco con funzione "find in the dark".
- Completo di supporto per il fissaggio nella scatola a muro 502.
- Disponibile nei formatti 502 e 503.
Note: Utilizzare un ricevitore dedicato DMX (es: codice CNTR-RGBW-DMX) per ogni zona da controllare. Possibilità di abbinamenti multipli.
ESEMPIO SISTEMA DI COLLEGAMENTO:
CONTROLLER TOUCH PANEL A MURO 502 DIMMER 4 ZONE USCITE DMX
W.ELEGANCE DIMM Z2 (DMX) IT (W.ELEGANCE DIMM Z2 (DMX) IT)
DESCRIZIONE:
Il touch panel W.Elegance DIMM Z2 (RF) è un controller professionale a 2 zone (2 aree) per scatole ad incasso 503, con uscita in radiofrequenza (wireless) e massimizza le prestazioni del sistema DIMMER (1CH) ottimizzando i consumi energetici ed aumentandone la durata. Elevata precisione nella dimmerazione in 256 livelli di regolazione da 0,1 a 100% della potenza per una regolazione luminosa fine ed accurata. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità. Sono dotati della funzione "find in the dark", ovvero il panello touch è retroilluminato al buio per una facile individualizzazione nell'oscurità. Accensione e spegnimento soft per un maggiore confort visivo.
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, lampadine intelligenti, segna-passi e proiettori dimmerabili. Ogni zona può lavorare in sincro o separatamente, viene controllata dal W.Elegance DIMM Z2 e gestita dal ricevitore RF dedicato ad ogni zona codice CNTR-RGBW-Master & Slave. Multi-compatibilità con possibilità di essere abbinato a ricevitori RF con uscite a tensione costante, corrente costante, sia in bassa tensione 12-24-36VDC, sia in media tensione 110-220VAC, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. W.Elegance DIMM Z2 (RF) è compatibile con una vasta gamma di radiocomandi e touch panel a muro 502 e 503 serie Elegance (possono lavorare in sincro o separatamente più touch panel assieme ai radiocomandi), e modulo wifi converter. Grazie al comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale verso il sistema monocromatico dimmerabile da comandare. Indicato per il comando di piccole e medie aree, come abitazioni, piccoli hotel, centri benessere, uffici, negozi, locali, pub, giardini, veicoli ed imbarcazioni con distanze massime tra le varie elettroniche di 20-30 metri.
SPECIFICHE TECNICHE:
Codice: W.Elegance DIMM Z2 (RF)
Tipologia: touch panel RF professionale dimmer a 2 zone
Dimensioni: 120mm x 80mm x H 29,2mm (standard 503)
Tecnologia: RF wireless, dimmer 1CH
Zone comando: 2 zone
Scene cromatiche: no
Alimentazione: 12-24VDC
Potenza assorbita: <0,2 watt
Uscite: RF radiofrequenza (compatibile ad esempio con il ricevitore modello: CNTR-RGBW-Master & Slave ed altri modelli, vedi prodotti correlati)
Frequenza operativa: 434-868MHz
Tipologia segnale: digitale
Portata segnale: 20-30 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo nero
Funzione bianco dinamico: no
Regolazione veloce luminosità: si, a sfioramento touch
Regolazione fine luminosità: regolazione di 256 livelli/canale
Dimmer: si, impostabile su ogni zona dal 0,1 al 100%
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
Note: Utilizzare un ricevitore dedicato RF (es: codice CNTR-RGBW-Master & Slave) per ogni zona da controllare. Possibilità di abbinamenti multipli. Possono essere comandate direttamente dal touch panel una o più lampadine intelligenti DIMM della stessa zona. Azionamento in sincro.
DIMENSIONI:
FUNZIONI:
MONTAGGIO:
COLLEGAMENTI LATO POSTETIORE:
ASSOCIAZIONE TRA TOUCH PANEL E RICEVITORE RF:
CANCELLAZIONE / RESET ASSOCIAZIONE:
Premere per 3 secondi il pulsante 'learning key' nel ricevitore. A cancellazione avvenuta, i led collegati al ricevitore lampeggiano 1 volta luce bianca.
ASSOCIAZIONE TRA TOUCH PANEL E LAMPADINA DIMM INTELLIGENTE RF:
CANCELLAZIONE / RESET ASSOCIAZIONE:
Togliere e ripristinare l'alimentazione alla lampadina. Tenere premuto il pulsante OFF per 3 secondi. A cancellazione avvenuta, la lampadina lampeggia 1 volta luce bianca.
ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE DIMM SERIE (RF); COMANDO WIRELESS VERSO I RICEVITORI RF:
ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED MONOCROMATICA 1X20 AMPERE CON COMANDO PWM DA ELEGANCE SERIE RF:
ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED MONOCROMATICA 2X10 AMPERE CON COMANDO PWM DA ELEGANCE SERIE RF:
ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED MONOCROMATICA 4X5 AMPERE CON COMANDO PWM DA ELEGANCE SERIE RF:
ESEMPIO SISTEMA DI COLLEGAMENTO CON FARETTI A LED MONOCROMATICI CON COMANDO PWM DA ELEGANCE SERIE RF:
MANUALE TECNICO:
AMPIA GAMMA DI RADIOCOMANDI E TOUCH PANEL COMPATIBILI:
Il touch panel W.Elegance DIMM Z2 (RF) è un controller professionale a 2 zone (2 aree) per scatole ad incasso 503, con uscita in radiofrequenza (wireless) e massimizza le prestazioni del sistema DIMMER (1CH) ottimizzando i consumi energetici ed aumentandone la durata. Elevata precisione nella dimmerazione in 256 livelli di regolazione da 0,1 a 100% della potenza per una regolazione luminosa fine ed accurata. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità. Sono dotati della funzione "find in the dark", ovvero il panello touch è retroilluminato al buio per una facile individualizzazione nell'oscurità. Accensione e spegnimento soft per un maggiore confort visivo.
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, lampadine intelligenti, segna-passi e proiettori dimmerabili. Ogni zona può lavorare in sincro o separatamente, viene controllata dal W.Elegance DIMM Z2 e gestita dal ricevitore RF dedicato ad ogni zona codice CNTR-RGBW-Master & Slave. Multi-compatibilità con possibilità di essere abbinato a ricevitori RF con uscite a tensione costante, corrente costante, sia in bassa tensione 12-24-36VDC, sia in media tensione 110-220VAC, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. W.Elegance DIMM Z2 (RF) è compatibile con una vasta gamma di radiocomandi e touch panel a muro 502 e 503 serie Elegance (possono lavorare in sincro o separatamente più touch panel assieme ai radiocomandi), e modulo wifi converter. Grazie al comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale verso il sistema monocromatico dimmerabile da comandare. Indicato per il comando di piccole e medie aree, come abitazioni, piccoli hotel, centri benessere, uffici, negozi, locali, pub, giardini, veicoli ed imbarcazioni con distanze massime tra le varie elettroniche di 20-30 metri.
SPECIFICHE TECNICHE:
Codice: W.Elegance DIMM Z2 (RF)
Tipologia: touch panel RF professionale dimmer a 2 zone
Dimensioni: 120mm x 80mm x H 29,2mm (standard 503)
Tecnologia: RF wireless, dimmer 1CH
Zone comando: 2 zone
Scene cromatiche: no
Alimentazione: 12-24VDC
Potenza assorbita: <0,2 watt
Uscite: RF radiofrequenza (compatibile ad esempio con il ricevitore modello: CNTR-RGBW-Master & Slave ed altri modelli, vedi prodotti correlati)
Frequenza operativa: 434-868MHz
Tipologia segnale: digitale
Portata segnale: 20-30 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo nero
Funzione bianco dinamico: no
Regolazione veloce luminosità: si, a sfioramento touch
Regolazione fine luminosità: regolazione di 256 livelli/canale
Dimmer: si, impostabile su ogni zona dal 0,1 al 100%
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
- Dimmer (totale 256 livelli).
- Accensione, spegnimento e 256 livelli di regolazione dimmer indipendente per ogni zona.
- Regolazione cromatica veloce e fine.
- Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
- Comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale tra la scatola a muro 503 ed il ricevitore RF.
- Tecnologia multi-point modulare RF wireless e wifi ready (basta solo l'alimentazione).
- Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori, lampadine intelligenti e modulo wifi converter (vedi prodotti correlati).
- Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori e/o lampadine intelligenti.
- Accensione e spegnimento soft.
- Retroilluminazione colore bianco con funzione "find in the dark".
- Completo di supporto per il fissaggio nella scatola a muro 503.
- Disponibile nei formatti 502 e 503.
- Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).
Note: Utilizzare un ricevitore dedicato RF (es: codice CNTR-RGBW-Master & Slave) per ogni zona da controllare. Possibilità di abbinamenti multipli. Possono essere comandate direttamente dal touch panel una o più lampadine intelligenti DIMM della stessa zona. Azionamento in sincro.
DIMENSIONI:
FUNZIONI:
MONTAGGIO:
COLLEGAMENTI LATO POSTETIORE:
ASSOCIAZIONE TRA TOUCH PANEL E RICEVITORE RF:
- Verificare la posizione del jumper interno al ricevitore; settare su Master se è l'unico ricevitore dedicato alla zona (se previsto).
- Dare alimentazione al ricevitore e al touch panel.
- Accendere il touch panel.
- Clicca il pulsante 'learning key' nel ricevitore.
- Clicca ON o OFF sul touch panel.
- Ad associazione avvenuta, i led collegati al ricevitore lampeggiano 1 volta luce bianca.
- Sistema configurato.
CANCELLAZIONE / RESET ASSOCIAZIONE:
Premere per 3 secondi il pulsante 'learning key' nel ricevitore. A cancellazione avvenuta, i led collegati al ricevitore lampeggiano 1 volta luce bianca.
ASSOCIAZIONE TRA TOUCH PANEL E LAMPADINA DIMM INTELLIGENTE RF:
- Dare alimentazione al touch panel.
- Accendere il touch panel.
- Dare alimentazione alla lampadina.
- Clicca 3 volte il pulsante ON o OFF sul touch panel.
- Ad associazione avvenuta, la lampadina lampeggia 1 volta luce bianca.
- Sistema configurato.
CANCELLAZIONE / RESET ASSOCIAZIONE:
Togliere e ripristinare l'alimentazione alla lampadina. Tenere premuto il pulsante OFF per 3 secondi. A cancellazione avvenuta, la lampadina lampeggia 1 volta luce bianca.
ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE DIMM SERIE (RF); COMANDO WIRELESS VERSO I RICEVITORI RF:
ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED MONOCROMATICA 1X20 AMPERE CON COMANDO PWM DA ELEGANCE SERIE RF:
ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED MONOCROMATICA 2X10 AMPERE CON COMANDO PWM DA ELEGANCE SERIE RF:
ESEMPIO SISTEMA DI COLLEGAMENTO CON STRISCIA A LED MONOCROMATICA 4X5 AMPERE CON COMANDO PWM DA ELEGANCE SERIE RF:
ESEMPIO SISTEMA DI COLLEGAMENTO CON FARETTI A LED MONOCROMATICI CON COMANDO PWM DA ELEGANCE SERIE RF:
MANUALE TECNICO:
AMPIA GAMMA DI RADIOCOMANDI E TOUCH PANEL COMPATIBILI:
CONTROLLER TOUCH PANEL A MURO 503 DIMMER 2 ZONE USCITE DMX
W.ELEGANCE RGBW Z1 (DMX) UK (W.ELEGANCE RGBW Z1 (DMX) UK)
DESCRIZIONE:
Il touch panel W.Elegance RGBW Z1 (DMX) è un controller professionale a 1 zona (1 area) per scatole ad incasso 502, con uscite DMX512 e massimizza le prestazioni del sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. Numerose sequenze pre-programmate, con cicli selezionabili da 2 a 512 secondi. Possibilità di salvare 4 scene cromatiche. Il controller è dotato di entrambe le funzioni di regolazione dimmer, della temperatura del bianco e del colore RGBW. Comoda funzione della selezione del bianco dinamico attraverso 'ruota color touch' suddiviso in 512 livelli e regolazione accurata del bianco dinamico attraverso i pulsanti W+R, W+G, W+B oppure sommando le componenti cromatiche W+R+G, W+G+B, W+B+R ottenendo fino a 50 milioni di gradazioni differenti della temperatura del bianco. Le totali combinazioni cromatiche colorate più il bianco dinamico sono oltre i 4 miliardi grazie all'elevata precisione nella dimmerazione regolabile in 256 livelli a canale (R, G, B, W) controllabili indipendentemente. Perfetta la dimmerazione della luminosità dal 0,1 al 100% della potenza, sia generale nella cromaticità impostata, sia indipendente nei 4 canali (R, G, B, W) ottenendo il massimo controllo della luminosità e delle cromaticità dal sistema di illuminazione. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Accensione e spegnimento soft per un maggiore confort visivo.
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi, wall washer e proiettori RGB/RGBW ed altre automazioni con il comando DMX512. Il sistema viene controllato dal W.Elegance RGBW Z1 (DMX) e gestita da ricevitori DMX. Multi-compatibilità con possibilità di essere abbinato a ricevitori DMX con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. Grazie al comando via cavo DMX si ha una maggiore stabilità e portata del segnale rispetto sistemi wireless. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: W.Elegance RGBW Z1 (DMX)
Tipologia: touch panel master DMX512 professionale RGB/RGBW a 1 zona + 4 scene
Dimensioni: 86mm x 86mm x H 29,2mm (standard 502)
Tecnologia: DMX 512 cablato, RGBW 4CH + funzione bianco dinamico
Zone comando: 1 zona
Scene cromatiche: 4 memorizzabili
Alimentazione: 12-24VDC
Potenza assorbita: <0,5 watt
Uscite: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Tipologia segnale: via cavo
Portata segnale: 100 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo nero
Funzione bianco dinamico: si, da ruota color (512 livelli) e da pulsanti R-G-B-W (50 milioni di livelli).
Regolazione veloce colori: ruota color touch
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
Note: Utilizzare un ricevitore dedicato DMX (es: codice CNTR-RGBW-DMX) per ogni zona da controllare. Possibilità di abbinamenti multipli. Azionamento in sincro.
DIMENSIONI:
FUNZIONI:
MONTAGGIO:
COLLEGAMENTI LATO POSTERIORE:
ASSOCIAZIONE TRA TOUCH PANEL E RICEVITORE DMX512:
CANCELLAZIONE / RESET ASSOCIAZIONE:
Reimpostare l'indirizzo di associazione nel ricevitore RGBW DMX.
ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE RGBW SERIE (DMX); COMANDO CABLATO VERSO I RICEVITORI DMX:
Il touch panel W.Elegance RGBW Z1 (DMX) è un controller professionale a 1 zona (1 area) per scatole ad incasso 502, con uscite DMX512 e massimizza le prestazioni del sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. Numerose sequenze pre-programmate, con cicli selezionabili da 2 a 512 secondi. Possibilità di salvare 4 scene cromatiche. Il controller è dotato di entrambe le funzioni di regolazione dimmer, della temperatura del bianco e del colore RGBW. Comoda funzione della selezione del bianco dinamico attraverso 'ruota color touch' suddiviso in 512 livelli e regolazione accurata del bianco dinamico attraverso i pulsanti W+R, W+G, W+B oppure sommando le componenti cromatiche W+R+G, W+G+B, W+B+R ottenendo fino a 50 milioni di gradazioni differenti della temperatura del bianco. Le totali combinazioni cromatiche colorate più il bianco dinamico sono oltre i 4 miliardi grazie all'elevata precisione nella dimmerazione regolabile in 256 livelli a canale (R, G, B, W) controllabili indipendentemente. Perfetta la dimmerazione della luminosità dal 0,1 al 100% della potenza, sia generale nella cromaticità impostata, sia indipendente nei 4 canali (R, G, B, W) ottenendo il massimo controllo della luminosità e delle cromaticità dal sistema di illuminazione. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Accensione e spegnimento soft per un maggiore confort visivo.
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi, wall washer e proiettori RGB/RGBW ed altre automazioni con il comando DMX512. Il sistema viene controllato dal W.Elegance RGBW Z1 (DMX) e gestita da ricevitori DMX. Multi-compatibilità con possibilità di essere abbinato a ricevitori DMX con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. Grazie al comando via cavo DMX si ha una maggiore stabilità e portata del segnale rispetto sistemi wireless. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: W.Elegance RGBW Z1 (DMX)
Tipologia: touch panel master DMX512 professionale RGB/RGBW a 1 zona + 4 scene
Dimensioni: 86mm x 86mm x H 29,2mm (standard 502)
Tecnologia: DMX 512 cablato, RGBW 4CH + funzione bianco dinamico
Zone comando: 1 zona
Scene cromatiche: 4 memorizzabili
Alimentazione: 12-24VDC
Potenza assorbita: <0,5 watt
Uscite: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Tipologia segnale: via cavo
Portata segnale: 100 metri
Finitura prodotto: vetro serigrafato antigraffio. Sfondo nero
Funzione bianco dinamico: si, da ruota color (512 livelli) e da pulsanti R-G-B-W (50 milioni di livelli).
Regolazione veloce colori: ruota color touch
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Garanzia: 2 anni
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
- Colori RGBW (totale >4 miliardi di colori).
- Funzione bianco dinamico (totale 50 milioni di livelli).
- Accensione, spegnimento e regolazione dimmer generale + regolazione indipendente nei 4 canali (totale 65.000 livelli).
- Accensione, spegnimento e regolazione dimmer indipendente per ognuno dei 4 canali R-G-B-W (256 livelli).
- Il bianco si controlla dal canale 'W' ed anche dalla somma 'R+G+B' (si controlla la tonalità del bianco anche in sistemi RGB).
- Regolazione cromatica veloce e fine.
- Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
- Ampia regolazione tempi sequenze luminose pre-programmate da 2 a 512 secondi.
- Comando standard DMX512 cablato, ottima integrazione e soluzione in sistemi DMX e dove sono presenti elevate interferenze RF.
- Tecnologia multi-point modulare (servono ricevitori DMX/RDM e/o Airnet).
- Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori e modulo wifi converter (vedi prodotti correlati).
- Sistema espandibile in qualsiasi momento, possibilità di associare alla stessa zona più ricevitori.
- Accensione e spegnimento soft.
- Retroilluminazione colore rosso-blu.
- Completo di supporto per il fissaggio nella scatola a muro 502.
- Disponibile nei formatti 502 e 503.
- Funzione di memorizzazione ultimo stato della scena cromatica (togliendo e ripristinando l'alimentazione rimane memorizzato l'ultimo stato).
Note: Utilizzare un ricevitore dedicato DMX (es: codice CNTR-RGBW-DMX) per ogni zona da controllare. Possibilità di abbinamenti multipli. Azionamento in sincro.
DIMENSIONI:
FUNZIONI:
MONTAGGIO:
COLLEGAMENTI LATO POSTERIORE:
ASSOCIAZIONE TRA TOUCH PANEL E RICEVITORE DMX512:
- Dare alimentazione al ricevitore RGBW DMX e settare l'indirizzo 001.
- Dare alimentazione al touch panel.
- Accendere il touch panel.
- Sistema configurato.
CANCELLAZIONE / RESET ASSOCIAZIONE:
Reimpostare l'indirizzo di associazione nel ricevitore RGBW DMX.
ESEMPIO DI COLLEGAMENTO CON IL TOUCH PANEL W.ELEGANCE RGBW SERIE (DMX); COMANDO CABLATO VERSO I RICEVITORI DMX:
CONTROLLER TOUCH PANEL A MURO 502 RGBW 1 ZONA USCITE DMX512
CNTR-WIFI RF-DMX (CNTR-ELEGANCE WIFI-RF-DMX)
DESCRIZIONE:
Il convertitore CNTR-Elegance WIFI-RF-DMX è una elettronica che permette la gestione del sistema di illuminazione attraverso un device come smartphone e tablet, gestisce e massimizza le prestazioni del tuo sistema dimmerabile (1CH), dimmerabile CCT (2CH), sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. E' compatibile con una vasta gamma di eleganti radiocomandi e touch panel a muro 502 e 503. Il convertitore è dotato attraverso le sue applicazioni di entrambe le funzioni di regolazione del dimmer, della temperatura e del colore RGBW con 256 step per canale da 0,1 a 100% della potenza. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Funzione bianco dinamico. Le zone possono essere controllate separatamente o in sincro con possibilità di abbinare infiniti ricevitori per ogni zona. 4 applicazioni disponibili di diversi livelli, per smartphone o tablet con sistema operativo IOs ed Android con un controllo massimo di 8-zone.
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi e proiettori monocrome, CCT o con la tecnologia RGB ed RGBW e lampadine intelligenti RF compatibili. Ogni zona può lavorare in sincro o separatamente e vengono gestite dal vostro device e/o da uno o più radiocomandi singola o multi-zona e/o touch panel a muro e dal modulo wifi con segnale RF in radiofrequenza. Potete comporre a piacimento il vostro sistema modulare perché il segnale tra tutte le elettroniche è RF wireless. La configurazione di associazione tra applicazione sul dispositivo è semplice grazie al pulsante "learning key" direttamente nel ricevitore CNTR-RGBW-Master & Slave. Il segnale radio è stabile nel tempo e non crea interferenze perché il ricevitore lavora con tripla frequenza digitale a 434-868MHz e 2,4GHz. Grazie al comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale verso il sistema RGB/RGBW da comandare. Uscita ausiliaria DMX512. Indicato per il comando di piccole e medie aree, come abitazioni, piccoli hotel, centri benessere, uffici, negozi, locali, pub, giardini, veicoli ed imbarcazioni con distanze massime tra le varie elettroniche di 20-30 metri (modalità RF) e di medie aree e grandi aree con distanze massime tra le varie elettroniche di 100 metri in modalità DMX (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX).
.
SPECIFICHE TECNICHE:
Codice: CNTR-Elegance WIFI-RF-DMX
Tipologia: ricevitore professionale modulare RF & Wifi Ready & DMX, dimmer + dimmer CCT + RGB + RGBW (funzione selettiva da applicazione)
Dimensioni: 84,7mm x 109,7mm x H 24,2mm
Tecnologia: dimmer (1CH), dimmer CCT (2CH), RGB (3CH), RGBW (4CH) + funzione bianco dinamico
Zone comando: 8 zone
Alimentazione: 5VDC
Ingressi: RJ45 + RF
Uscite: RF + DMX512
Frequenza operativa: 434-868MHz-2,4GHz
Tipologia segnale: RJ45 + RF radiofrequenza digitale, compatibile con radiocomandi, touch panel e lampadine intelligenti RF (vedi prodotti correlati)
Portata segnale: 20-30 metri
Finitura prodotto: PVC.
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma di radiocomandi, touch panel, ricevitori RF, lampadine intelligenti.
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
NOTE: utilizzare ricevitore CNTR-RGBW-Master & Slave o le lampadine intelligenti per ogni zona da controllare. Possibilità di abbinamenti multipli: ogni ricevitore può comandare una zona (settaggio Master) o la stessa zona con ricevitori distinti in sincro via RF (settaggio Slave) ed in multi-zona (settaggio Master + eventuale Slave in sincro con il Master dedicato a quella zona); più lampadine possono essere configurate in una zona o più zone.
MANUALE TECNICO:
APPLICAZIONE PER SMATHPHONE E TABLET:
Interfaccia multi-zona intuitiva, comando massimo di 8 zone (aree) con possibilità di regolazione cromatica indipendente o sincronizzabile per ogni zona. Possibilità di modificare il nome di ogni zona.
Possibilità di salvare delle foto personalizzate per ogni zona, facilitando il riconoscimento della zona della screen iniziale. Facile configurazione con la rete Wi-fi.
Possibilità di regolazione delle zone attraverso un regolatore touch a ruota per una selezione cromatica veloce. Scorrimento verticale tra le varie impostazioni cromatiche.
Ben 4 regolatori touch a ruota per una regolazione cromatica veloce suddivisi in selezione del colore, selezione del bianco dinamico, selezione della saturazione e selezione dimmer. L'illuminazione può essere controllata a tempo di musica attraverso il microfono o la playlist del device.
Ben 4 regolatori touch slider per una regolazione cromatica fine suddivisa in 256 livelli per canale. Si possono salvare fino a 8 scene cromatiche (S1-S2...S8) per ogni zona richiamando facilmente colori e cromaticità salvate. Sono disponibili sequenze cromatiche preimpostate con cambio colore automatico e dimmerazione generale delle zone.
DOWNLOAD APP ANDROID APK:
https://drive.google.com/file/d/0BxQN56v4j2w0YTkyekJabDAyN3c/view?usp=sharing
DOWNLOAD APP APPLE DA I-TUNES:
https://itunes.apple.com/us/app/easylighting-easylife/id844148255?l=zh&ls=1&mt=8
AMPIA GAMMA DI RADIOCOMANDI E TOUCH PANEL COMPATIBILI:
Il convertitore CNTR-Elegance WIFI-RF-DMX è una elettronica che permette la gestione del sistema di illuminazione attraverso un device come smartphone e tablet, gestisce e massimizza le prestazioni del tuo sistema dimmerabile (1CH), dimmerabile CCT (2CH), sistema RGB (3CH) o RGBW (4CH) ottimizzando i consumi energetici ed aumentandone la durata. E' compatibile con una vasta gamma di eleganti radiocomandi e touch panel a muro 502 e 503. Il convertitore è dotato attraverso le sue applicazioni di entrambe le funzioni di regolazione del dimmer, della temperatura e del colore RGBW con 256 step per canale da 0,1 a 100% della potenza. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità o selezione dei colori. Funzione bianco dinamico. Le zone possono essere controllate separatamente o in sincro con possibilità di abbinare infiniti ricevitori per ogni zona. 4 applicazioni disponibili di diversi livelli, per smartphone o tablet con sistema operativo IOs ed Android con un controllo massimo di 8-zone.
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi e proiettori monocrome, CCT o con la tecnologia RGB ed RGBW e lampadine intelligenti RF compatibili. Ogni zona può lavorare in sincro o separatamente e vengono gestite dal vostro device e/o da uno o più radiocomandi singola o multi-zona e/o touch panel a muro e dal modulo wifi con segnale RF in radiofrequenza. Potete comporre a piacimento il vostro sistema modulare perché il segnale tra tutte le elettroniche è RF wireless. La configurazione di associazione tra applicazione sul dispositivo è semplice grazie al pulsante "learning key" direttamente nel ricevitore CNTR-RGBW-Master & Slave. Il segnale radio è stabile nel tempo e non crea interferenze perché il ricevitore lavora con tripla frequenza digitale a 434-868MHz e 2,4GHz. Grazie al comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale verso il sistema RGB/RGBW da comandare. Uscita ausiliaria DMX512. Indicato per il comando di piccole e medie aree, come abitazioni, piccoli hotel, centri benessere, uffici, negozi, locali, pub, giardini, veicoli ed imbarcazioni con distanze massime tra le varie elettroniche di 20-30 metri (modalità RF) e di medie aree e grandi aree con distanze massime tra le varie elettroniche di 100 metri in modalità DMX (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX).
.
SPECIFICHE TECNICHE:
Codice: CNTR-Elegance WIFI-RF-DMX
Tipologia: ricevitore professionale modulare RF & Wifi Ready & DMX, dimmer + dimmer CCT + RGB + RGBW (funzione selettiva da applicazione)
Dimensioni: 84,7mm x 109,7mm x H 24,2mm
Tecnologia: dimmer (1CH), dimmer CCT (2CH), RGB (3CH), RGBW (4CH) + funzione bianco dinamico
Zone comando: 8 zone
Alimentazione: 5VDC
Ingressi: RJ45 + RF
Uscite: RF + DMX512
Frequenza operativa: 434-868MHz-2,4GHz
Tipologia segnale: RJ45 + RF radiofrequenza digitale, compatibile con radiocomandi, touch panel e lampadine intelligenti RF (vedi prodotti correlati)
Portata segnale: 20-30 metri
Finitura prodotto: PVC.
Regolazione fine colori: 4 canali (R - G - B - W) con regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma di radiocomandi, touch panel, ricevitori RF, lampadine intelligenti.
Certificazione: CE - RoHS - FCC - UL - TUV - NOM
Varie:
- Comando RF wireless può essere installato in qualsiasi soluzione anche se non sono state fatte predisposizioni per i cavi del segnale tra la scatola a muro 503 ed il ricevitore.
- Uscita ausiliaria DMX512.
- Multi-compatibilità con possibilità di abbinamenti multipli tra più touch panel, radiocomandi, ricevitori, lampadine intelligenti e modulo wifi converter (vedi prodotti correlati).
- Tecnologia multi-point modulare RF wireless e wifi ready.
- Sistema espandibile RF fino 8 zone Master + 8 zone Slave.
- Associazione veloce e stabile nel tempo attraverso il pulsante "learning key" verso i ricevitori RF (nella modalità RF).
- Associazione veloce e stabile nel tempo attraverso dip switch o pulsanti di programmazione verso i ricevitori DMX (nella modalità DMX512).
- Accensione, spegnimento e 256 livelli di regolazione dimmer indipendente per ognuno dei 4 canali R-G-B-W.
- Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
- Regolazione cromatica veloce e fine.
- Funzione di memorizzazione ultimo stato della scena cromatica.
- Accensione e spegnimento soft.
- Completo di alimentatore 5VDC.
NOTE: utilizzare ricevitore CNTR-RGBW-Master & Slave o le lampadine intelligenti per ogni zona da controllare. Possibilità di abbinamenti multipli: ogni ricevitore può comandare una zona (settaggio Master) o la stessa zona con ricevitori distinti in sincro via RF (settaggio Slave) ed in multi-zona (settaggio Master + eventuale Slave in sincro con il Master dedicato a quella zona); più lampadine possono essere configurate in una zona o più zone.
MANUALE TECNICO:
APPLICAZIONE PER SMATHPHONE E TABLET:
Interfaccia multi-zona intuitiva, comando massimo di 8 zone (aree) con possibilità di regolazione cromatica indipendente o sincronizzabile per ogni zona. Possibilità di modificare il nome di ogni zona.
Possibilità di salvare delle foto personalizzate per ogni zona, facilitando il riconoscimento della zona della screen iniziale. Facile configurazione con la rete Wi-fi.
Possibilità di regolazione delle zone attraverso un regolatore touch a ruota per una selezione cromatica veloce. Scorrimento verticale tra le varie impostazioni cromatiche.
Ben 4 regolatori touch a ruota per una regolazione cromatica veloce suddivisi in selezione del colore, selezione del bianco dinamico, selezione della saturazione e selezione dimmer. L'illuminazione può essere controllata a tempo di musica attraverso il microfono o la playlist del device.
Ben 4 regolatori touch slider per una regolazione cromatica fine suddivisa in 256 livelli per canale. Si possono salvare fino a 8 scene cromatiche (S1-S2...S8) per ogni zona richiamando facilmente colori e cromaticità salvate. Sono disponibili sequenze cromatiche preimpostate con cambio colore automatico e dimmerazione generale delle zone.
DOWNLOAD APP ANDROID APK:
https://drive.google.com/file/d/0BxQN56v4j2w0YTkyekJabDAyN3c/view?usp=sharing
DOWNLOAD APP APPLE DA I-TUNES:
https://itunes.apple.com/us/app/easylighting-easylife/id844148255?l=zh&ls=1&mt=8
AMPIA GAMMA DI RADIOCOMANDI E TOUCH PANEL COMPATIBILI:
RICEVITORE WIFI & RF-DMX - CONVERTITORE RF WIFI 3 APPLICAZIONI IOS & ANDROID FINO 8 ZONE DI COMANDO
W.ELEGANCE DIMM Z2 (DMX) US (W.ELEGANCE DIMM Z2 (DMX) US)
DESCRIZIONE:
Il touch panel W.Elegance DIMM Z2 (DMX) è un controller Master a 2 zone (2 aree) per scatole ad incasso 503, con protocollo di comando DMX512 e massimizza le prestazioni del tuo sistema dimmer (1CH) ottimizzando i consumi energetici ed aumentandone la durata. Elevata precisione nella dimmerazione in 256 livelli di regolazione da 0,1 a 100% della potenza. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità. Retroilluminazione con sensore crepuscolare "find in the dark".
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi, wall washer e proiettori dimmerabili. Ogni zona viene controllata dal W.Elegance DIMM Z2 e gestita da ricevitori DMX. Multi-compatibilità con possibilità di essere abbinato a ricevitori DMX con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. Grazie al comando via cavo DMX si ha una maggiore stabilità e portata del segnale rispetto sistemi wireless. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: W.Elegance DIMM Z2 (DMX)
Tipologia: touch panel DMX professionale dimmer a 2 zone.
Dimensioni: 75mm x 120mm x H 29,2mm (standard 503)
Tecnologia: On, Off + Dimmer 1CH
Zone comando: 2 zone
Scene cromatiche: no
Alimentazione: 12-24VDC
Uscite: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Tipologia segnale: via cavo
Portata segnale: 100 metri
Finitura prodotto: plexiglas lucido con trattamento antigraffio. Sfondo nero.
Funzione bianco dinamico: no
Regolazione veloce luminosità: si, a sfioramento touch
Regolazione fine luminosità: regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma di ricevitori DMX.
Certificazione: CE - RoHS - FCC - UL - TUV
Varie:
Note: Utilizzare un ricevitore dedicato DMX (es: codice CNTR-RGBW-DMX) per ogni zona da controllare. Possibilità di abbinamenti multipli.
ESEMPIO SISTEMA DI COLLEGAMENTO:
Il touch panel W.Elegance DIMM Z2 (DMX) è un controller Master a 2 zone (2 aree) per scatole ad incasso 503, con protocollo di comando DMX512 e massimizza le prestazioni del tuo sistema dimmer (1CH) ottimizzando i consumi energetici ed aumentandone la durata. Elevata precisione nella dimmerazione in 256 livelli di regolazione da 0,1 a 100% della potenza. Dimmerazione PWM ad alta frequenza per evitare l'effetto flickering durante l'abbassamento della luminosità. Retroilluminazione con sensore crepuscolare "find in the dark".
UTILIZZO:
E' possibile comandare strisce a led, faretti ad incasso, segna-passi, wall washer e proiettori dimmerabili. Ogni zona viene controllata dal W.Elegance DIMM Z2 e gestita da ricevitori DMX. Multi-compatibilità con possibilità di essere abbinato a ricevitori DMX con uscite a tensione costante, corrente costante, controllo Wi-fi con 4 applicazioni diverse per smartphone compatibili IOs ed Android. Grazie al comando via cavo DMX si ha una maggiore stabilità e portata del segnale rispetto sistemi wireless. Indicato per il comando di medie aree e grandi aree, come ville, hotel, centri benessere, uffici, negozi, locali, pub, discoteche e giardini, con distanze massime tra le varie elettroniche di 100 metri (maggiori distanze possono essere controllate attraverso ripetitori di segnale DMX), oppure in ambienti dove non è possibile l'utilizzo di controller RF per causa di elevate interferenze elettromagnetiche esterne.
SPECIFICHE TECNICHE:
Codice: W.Elegance DIMM Z2 (DMX)
Tipologia: touch panel DMX professionale dimmer a 2 zone.
Dimensioni: 75mm x 120mm x H 29,2mm (standard 503)
Tecnologia: On, Off + Dimmer 1CH
Zone comando: 2 zone
Scene cromatiche: no
Alimentazione: 12-24VDC
Uscite: DMX512 - DMX512-A (compatibile con i ricevitori standard DMX512, vedi prodotti correlati)
Tipologia segnale: via cavo
Portata segnale: 100 metri
Finitura prodotto: plexiglas lucido con trattamento antigraffio. Sfondo nero.
Funzione bianco dinamico: no
Regolazione veloce luminosità: si, a sfioramento touch
Regolazione fine luminosità: regolazione di 256 livelli/canale
Dimmer: si, generale e impostabile su ogni zona dal 0,1 al 100%
Multi-compatibilità: può funzionare in sincro con una vasta gamma di ricevitori DMX.
Certificazione: CE - RoHS - FCC - UL - TUV
Varie:
- Accensione, spegnimento e 256 livelli di regolazione dimmer indipendente per ogni zona.
- Ottimizzazione dei consumi energetici grazie alla dimmerazione ad alta precisione.
- Funzione di memorizzazione ultimo stato della scena cromatica.
- Accensione e spegnimento soft.
- Retroilluminazione colore bianco con funzione "find in the dark".
- Completo di supporto per il fissaggio nella scatola a muro 503.
- Disponibile nei formatti 502 e 503.
Note: Utilizzare un ricevitore dedicato DMX (es: codice CNTR-RGBW-DMX) per ogni zona da controllare. Possibilità di abbinamenti multipli.
ESEMPIO SISTEMA DI COLLEGAMENTO:
CONTROLLER TOUCH PANEL A MURO 503 DIMMER 2 ZONE USCITE DMX
FeaturedSee Our Most featured Products
ROTOLO DA 5 METRI STRISCIA LED FULL RGBWA SMD 5050 (5 IN 1) - 24W/MT - 60LED/MT - 24VDC
KIT RADIOCOMANDO RGBW 1 ZONA + RICEVITORE RF - USCITE TENSIONE COSTANTE PWM 12-24VDC - 4 X 5A
FARETTO AD INCASSO LED FULL RGBW SINCRONIZZABILE 8 WATT (1X8W) COMANDATO IN PWM 12-24VDC
FARETTO AD INCASSO LED FULL RGBWA SINCRONIZZABILE 50 WATT (5X10W) COMANDATO IN PWM 24VDC
WALL WASHER PER ESTERNI LED FULL RGBW SYNCHRONIZED 192 WATT (24X8W) L=60CM - COMANDATO IN DMX 110-220VAC
PROIETTORE AD IMMERSIONE PER FONTANE LED FULL RGBW SYNCHRONIZED 144 WATT (18X8W) COMANDATO IN PWM 12-24VDC
ROTOLO DA 5 METRI STRISCIA A LED FLESSIBILE SMD 2835 SAMSUNG - 50W/MT - 240LED/MT - 24VDC - 6000 LUMEN AL METRO
STRISCIA LED RGBW DA 5 METRI SMD 5050 (4IN1) - 30,8W/M - 24 VDC - 96LED/M - TENSIONE COSTANTE
PROIETTORE PER ESTERNI LED FULL RGBW SYNCHRONIZED 240 WATT (30X8W) COMANDATO IN PWM 24VDC
